Renovace Jawa 500 OHC
Michal21
#221
Přidané 17.07.2017 18:02

Příspěvků: 1384
Registrace: 20.01.11

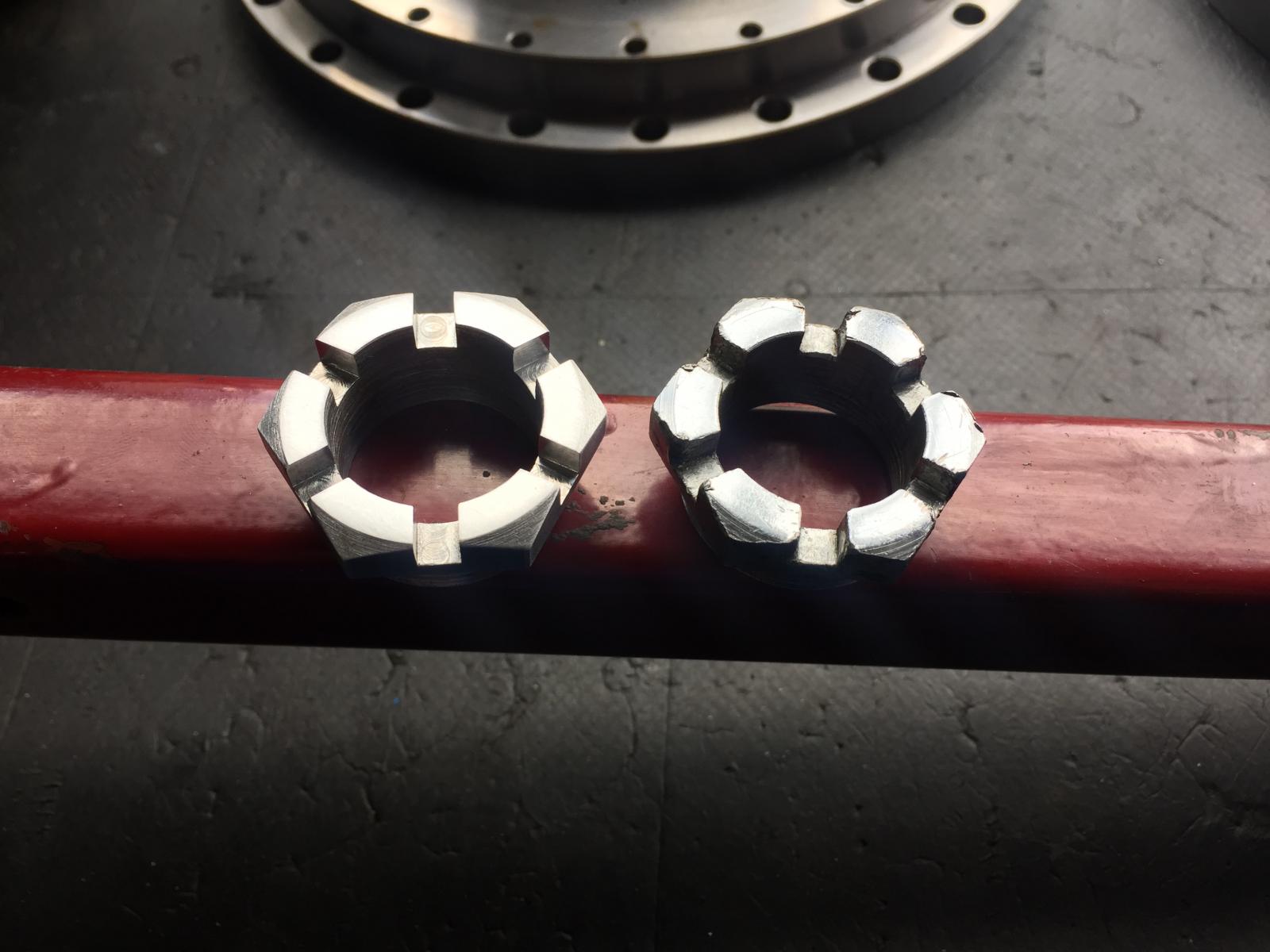

Dalsi kousek do regalu...vyroba podle vzoru...ja vim, jde to koupit, ale znate to...Kočka
Michal21 přiložený následující obrázek:


[124.44Kb]

Michal21
#222
Renovace Jawa 500 OHC
Přidané 17.07.2017 18:02

Příspěvků: 1384
Registrace: 20.01.11
Aaa
Michal21 přiložený následující obrázek:


[163.26Kb]

Michal21
#223
Renovace Jawa 500 OHC
Přidané 27.07.2017 18:33

Příspěvků: 1384
Registrace: 20.01.11

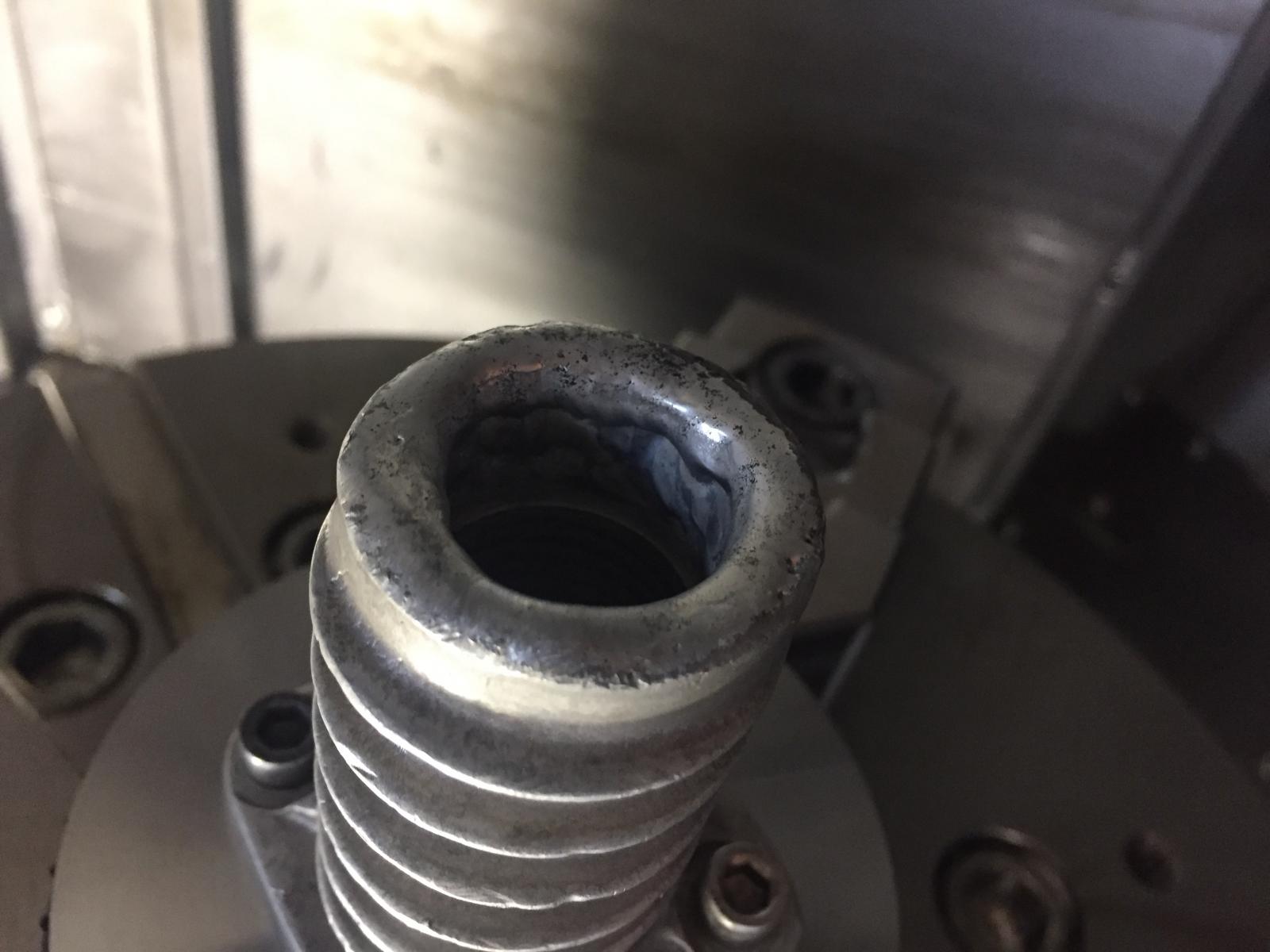

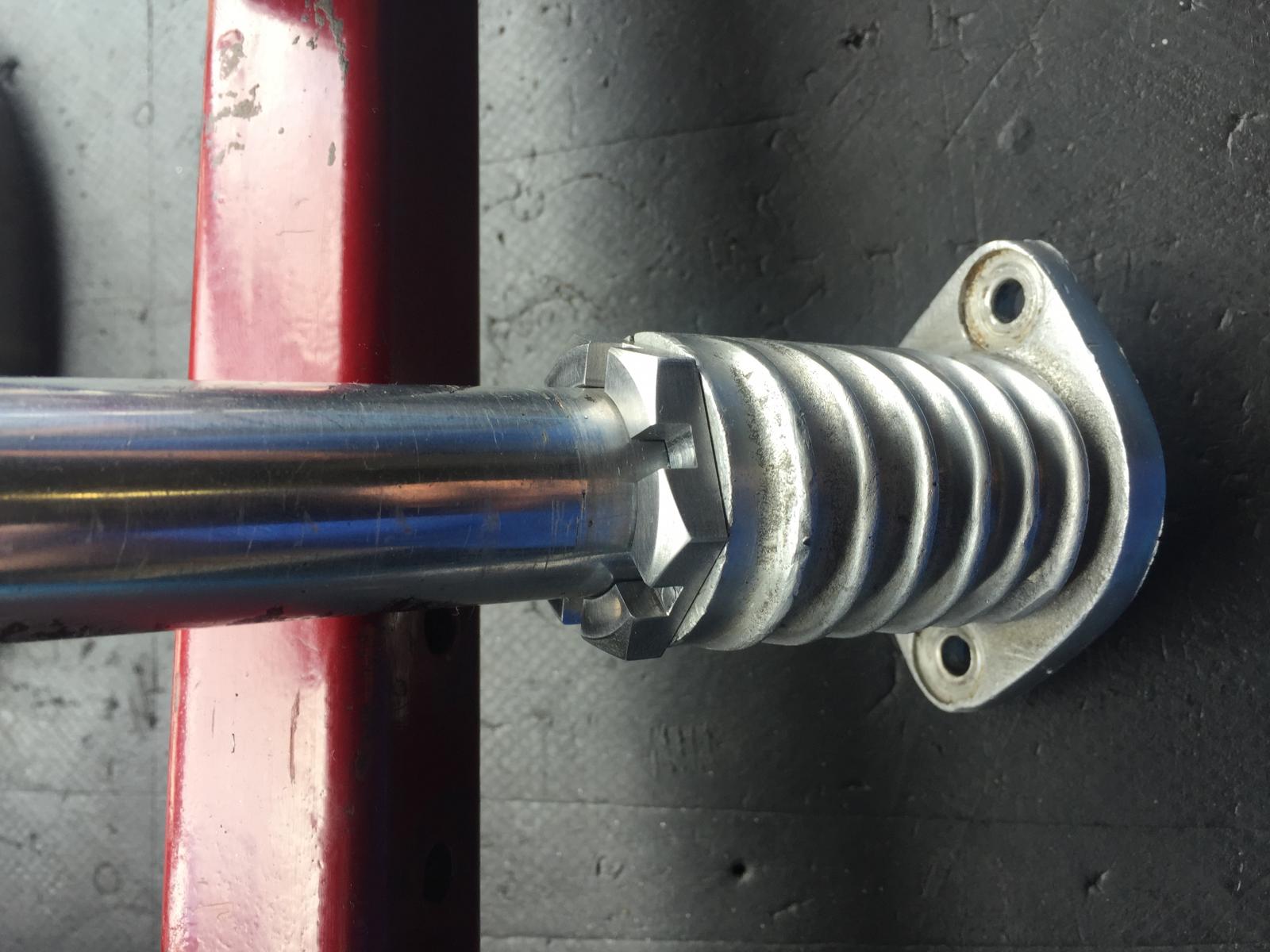

Tahle soucastka mi lezela v zaludku pekne dlouho. Rec je o nohavici kralovske hridele, kde byl strzeny zavit. Dlouho jsem premyslel jak ji opravit, nakonec jsem udelal pripravek na soustruhu a pustil se do ni. Konecne mam od ni klid a muzu se pustit do dalsi...
Michal21 přiložený následující obrázek:


[105.83Kb]
Upravil Michal21 dne 27.07.2017 18:33

Michal21
#224
Renovace Jawa 500 OHC
Přidané 27.07.2017 18:33

Příspěvků: 1384
Registrace: 20.01.11

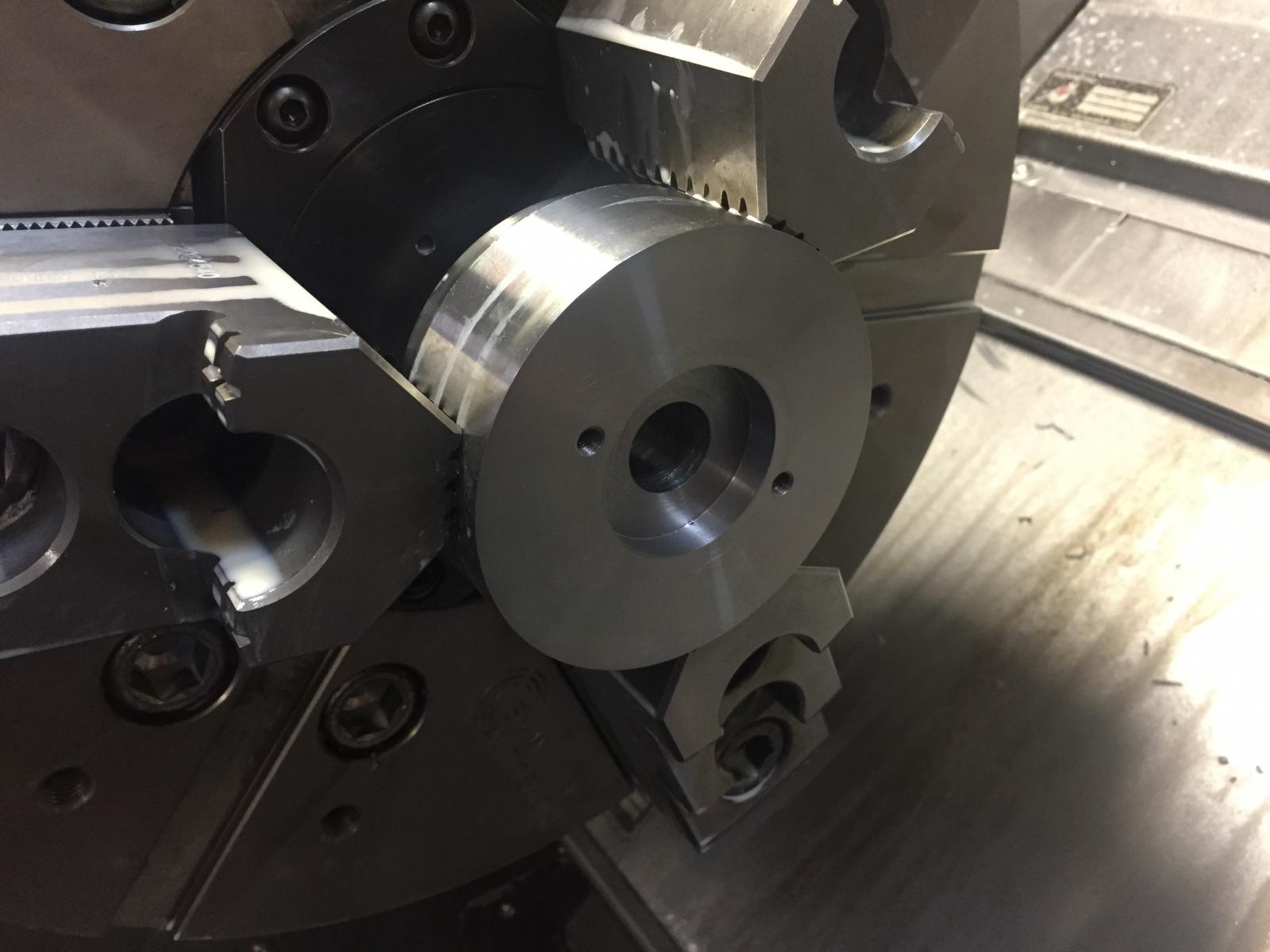

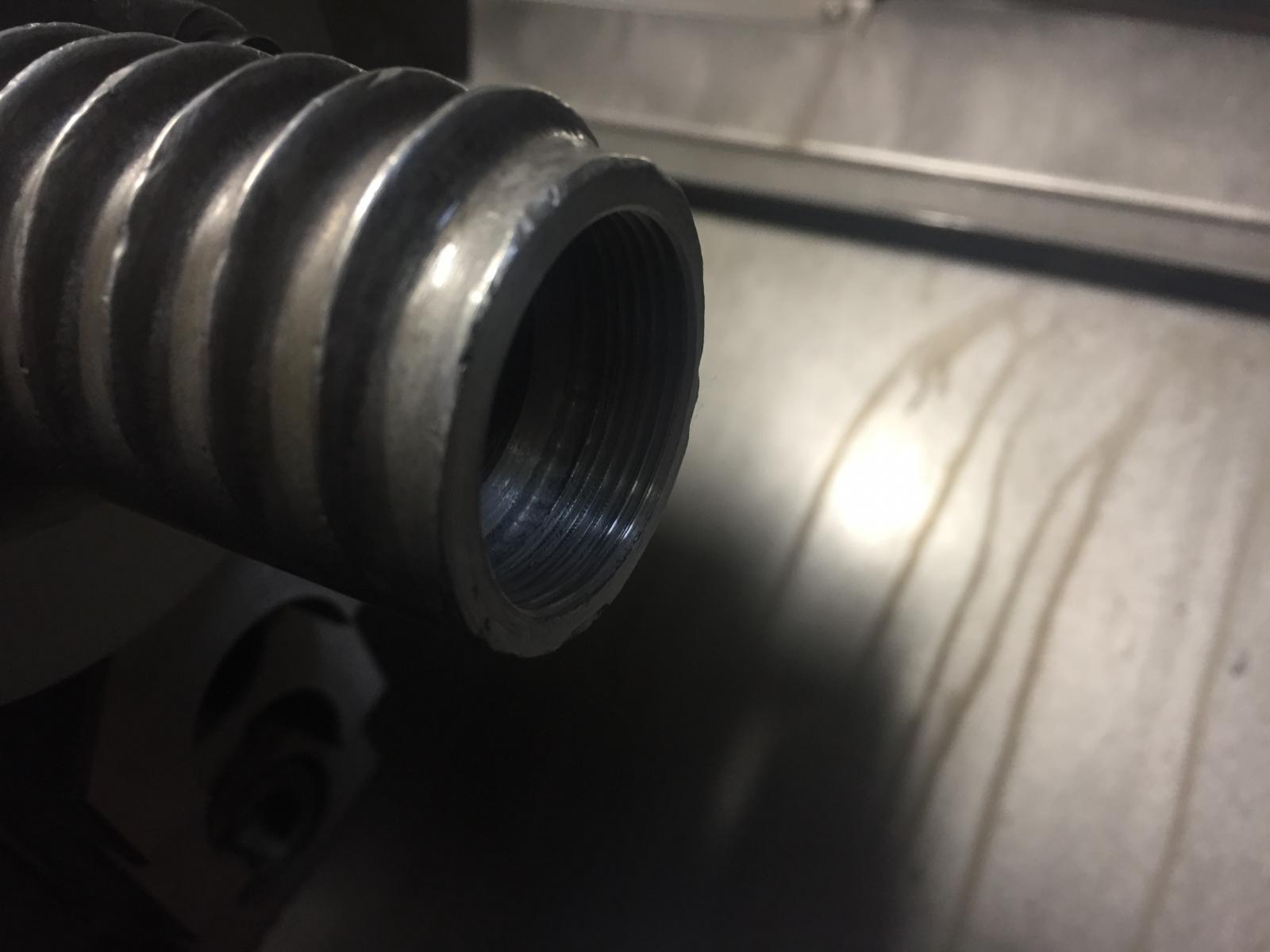

Pripravek
Michal21 přiložený následující obrázek:


[122.66Kb]

Michal21
#225
Renovace Jawa 500 OHC
Přidané 27.07.2017 18:34

Příspěvků: 1384
Registrace: 20.01.11

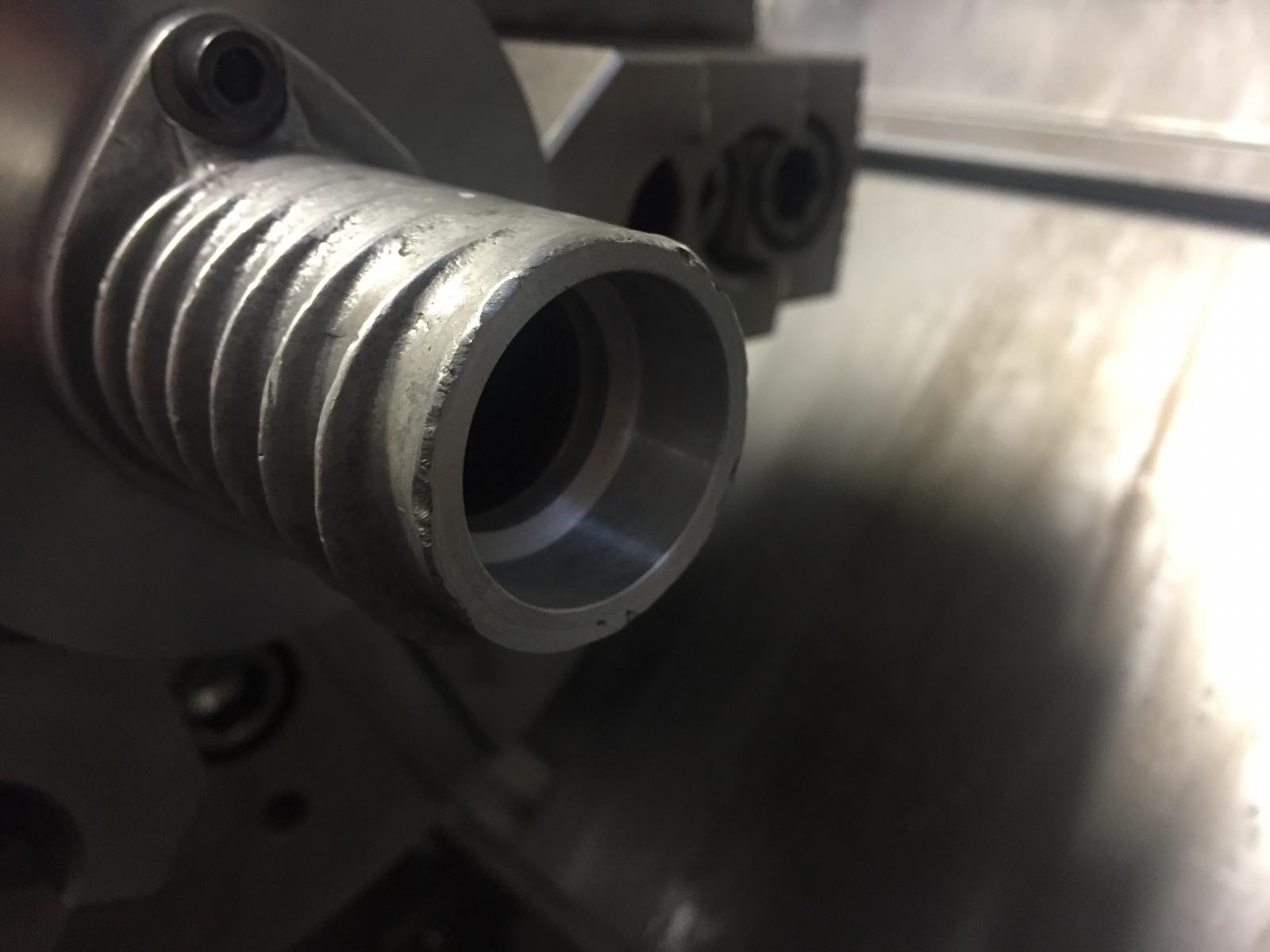

Pred
Michal21 přiložený následující obrázek:


[114.71Kb]

Michal21
#226
Renovace Jawa 500 OHC
Přidané 27.07.2017 18:34

Příspěvků: 1384
Registrace: 20.01.11

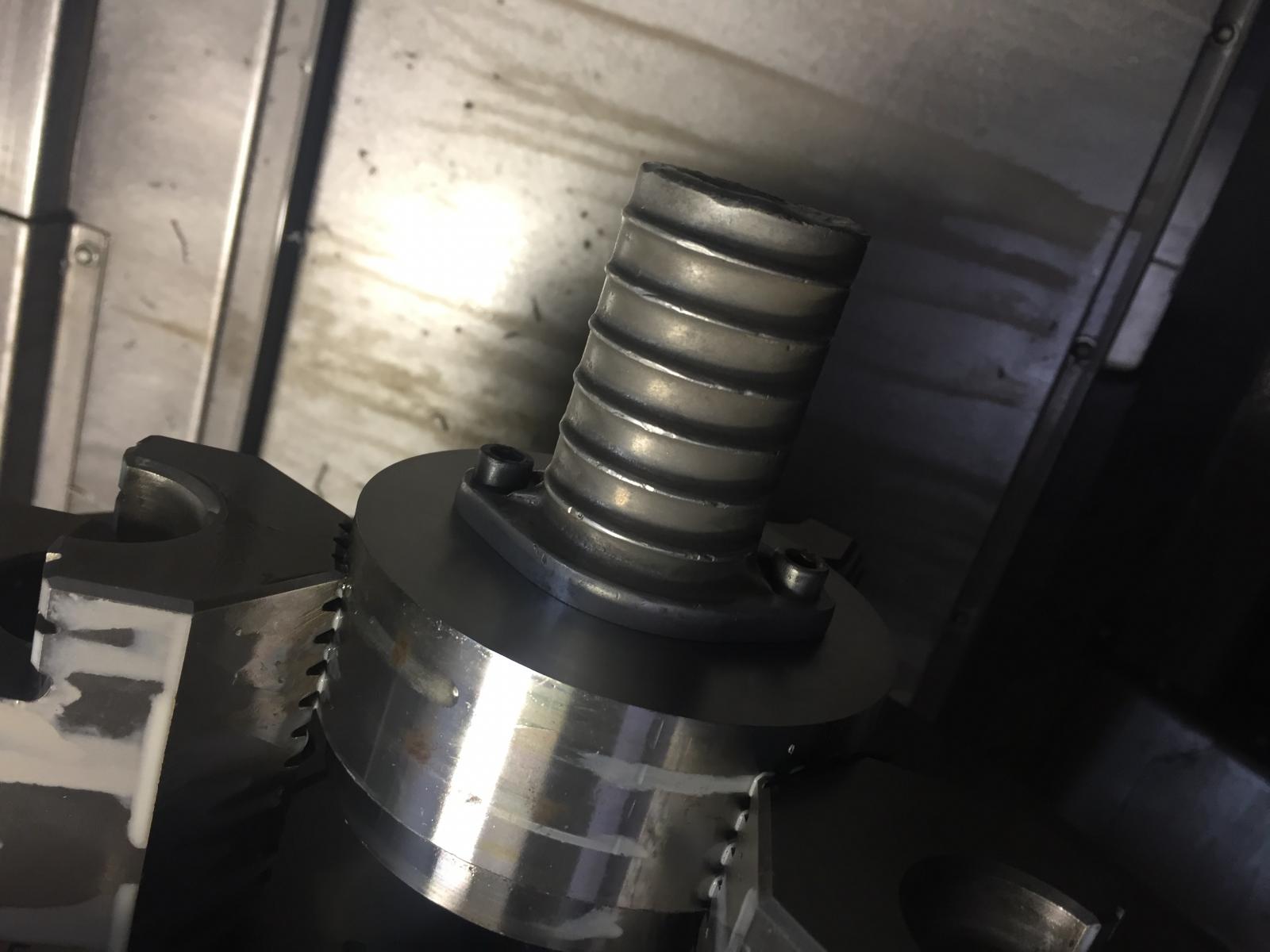

Mezihra
Michal21 přiložený následující obrázek:


[90.65Kb]

Michal21
#227
Renovace Jawa 500 OHC
Přidané 27.07.2017 18:35

Příspěvků: 1384
Registrace: 20.01.11
Vysledek
Michal21 přiložený následující obrázek:


[86.11Kb]

Michal21
#228
Renovace Jawa 500 OHC
Přidané 27.07.2017 18:35

Příspěvků: 1384
Registrace: 20.01.11
Sestavicka
Michal21 přiložený následující obrázek:


[261.82Kb]

zetor
#229
Renovace Jawa 500 OHC
Přidané 27.07.2017 18:37
Avatar člena


Příspěvků: 9045
Registrace: 09.11.10
rolleyesthumbs up

Michal21
#230
Renovace Jawa 500 OHC
Přidané 29.07.2017 13:55

Příspěvků: 1384
Registrace: 20.01.11

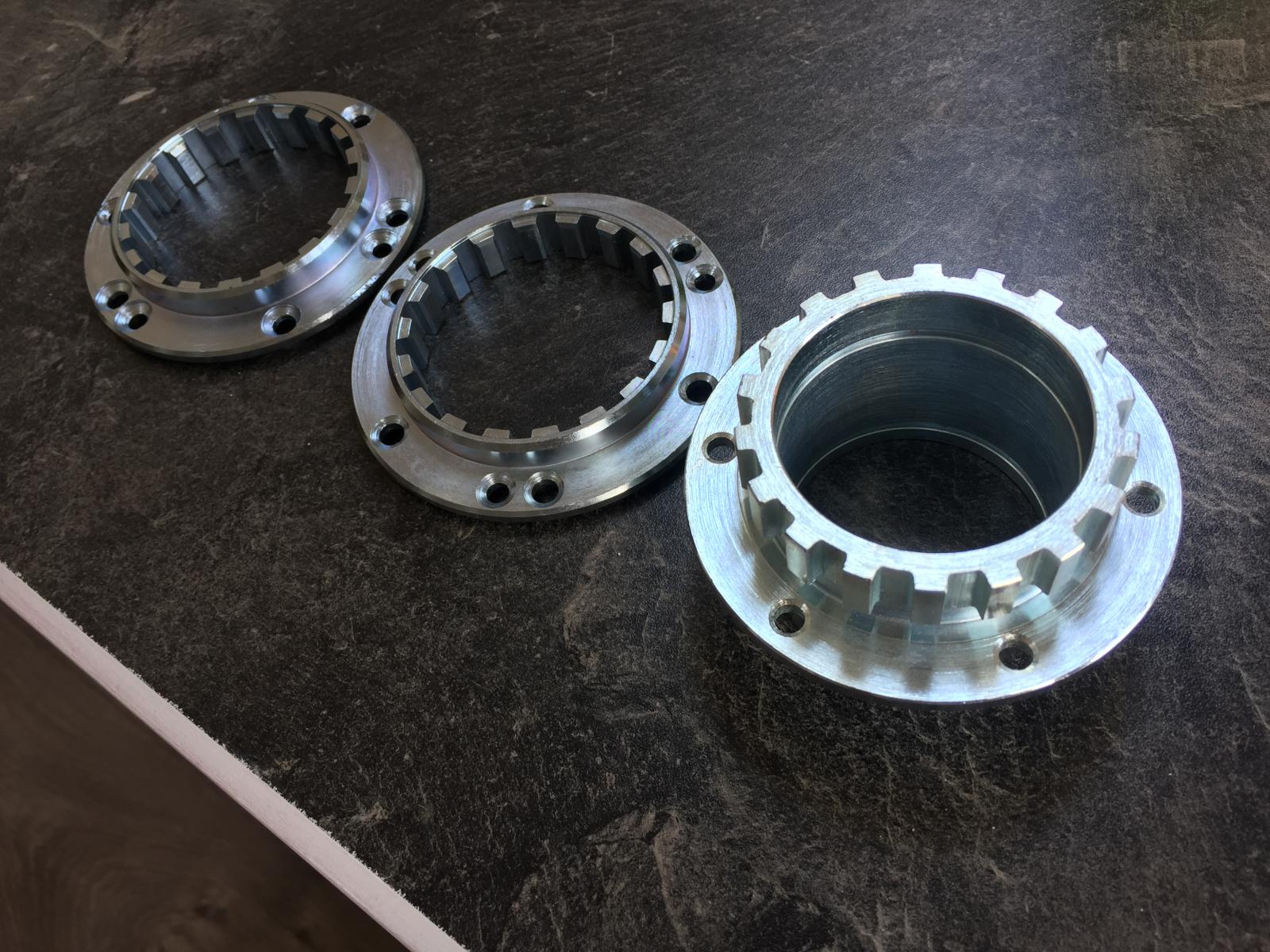

Na dvojce pulitru jsou zamenna kola. To znamena, ze se muzete rozhodnout, ktery rafek si date dopradu a ktery dozadu. K tomu, aby to slo, musi byt na obou kolech unasec rozty ve forme nanytovaneho krouzku s "tisicihranem". Na rozete je potom vnejsi tisicihran. Spojeni rozety a kola potom musi byt co mozna s nejmensi vuli, nebot pri pridani a ubrani plynu by cele spojeni bouchalo, pak by se tisicihran vytloukl a uvolnily by se nyty v kole. Relativne pouzitelnou rozetu jsem mel, ale nastavena latka pro uroven renovace me donutila celou soustavu vymenit za novou vcetne unasecu do obou kol. Je uzasne, ze nekdo takovy veci porad vyrabi a ja tak nemusim vymyslet co s tim...hezky den!
Michal21 přiložený následující obrázek:


[296.18Kb]

PavelDR
#231
Renovace Jawa 500 OHC
Přidané 29.07.2017 16:28
Avatar člena


Příspěvků: 7430
Registrace: 13.06.11
Spíš to vypadá,že je toho dost co musíš vyrobit!!!

Držím pěsti a těším se na celkový výsledek.


.
.


. . BMW R 1200 GS Adventure . . . . . http://sosnapavel....idnes.cz/ . .

Michal21
#232
Renovace Jawa 500 OHC
Přidané 30.07.2017 18:55

Příspěvků: 1384
Registrace: 20.01.11

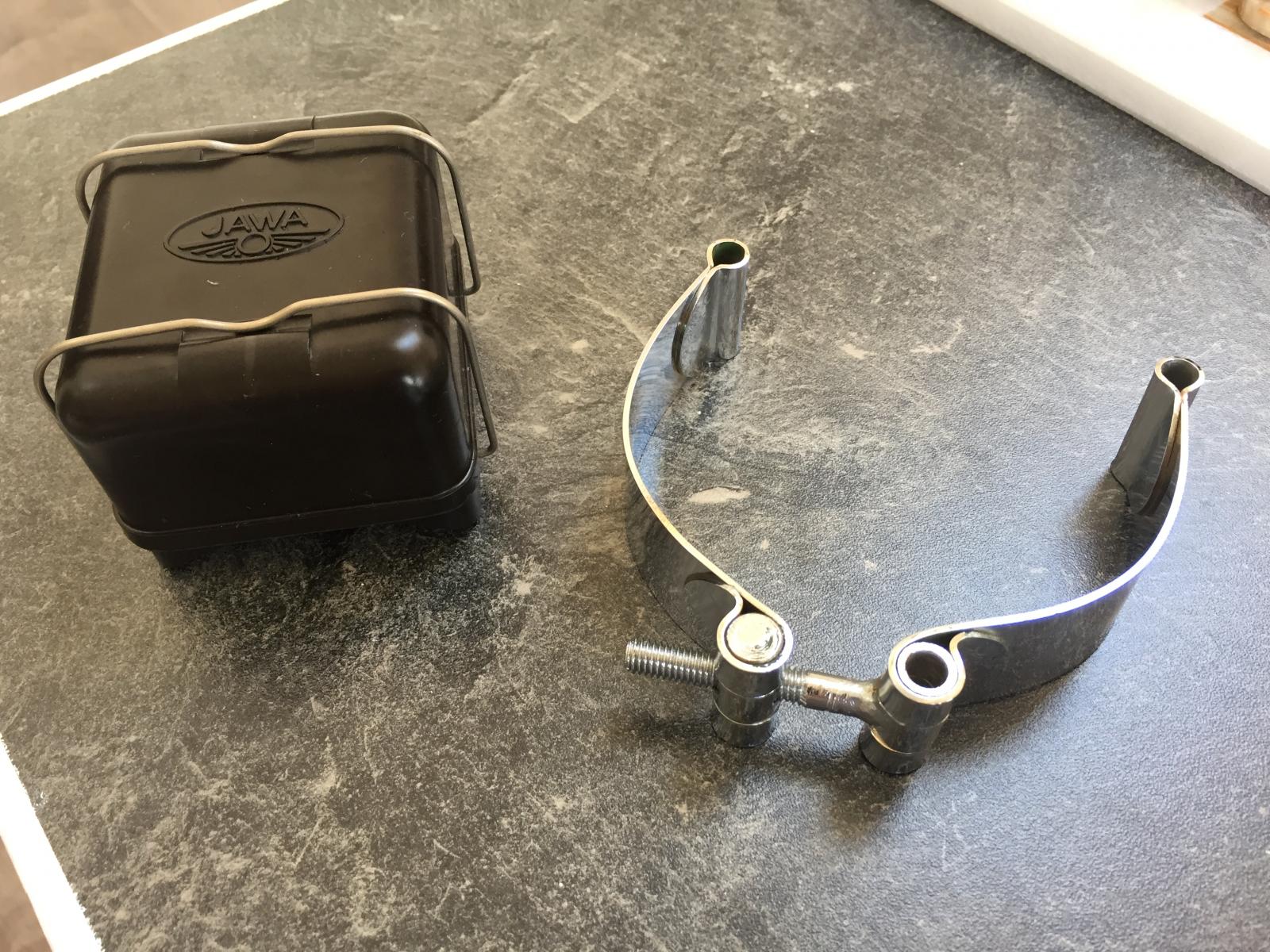

Podarilo se mi sehnat nejake chybejici dily na dynamo. Krabicku na regulator z bakelitu a upinac dynama. Kvalita skvela! Ani nevite jakou mam radost, ze tohle porad nekdo vyrabi!
Michal21 přiložený následující obrázek:


[345.82Kb]

Michal21
#233
Renovace Jawa 500 OHC
Přidané 31.07.2017 18:41

Příspěvků: 1384
Registrace: 20.01.11

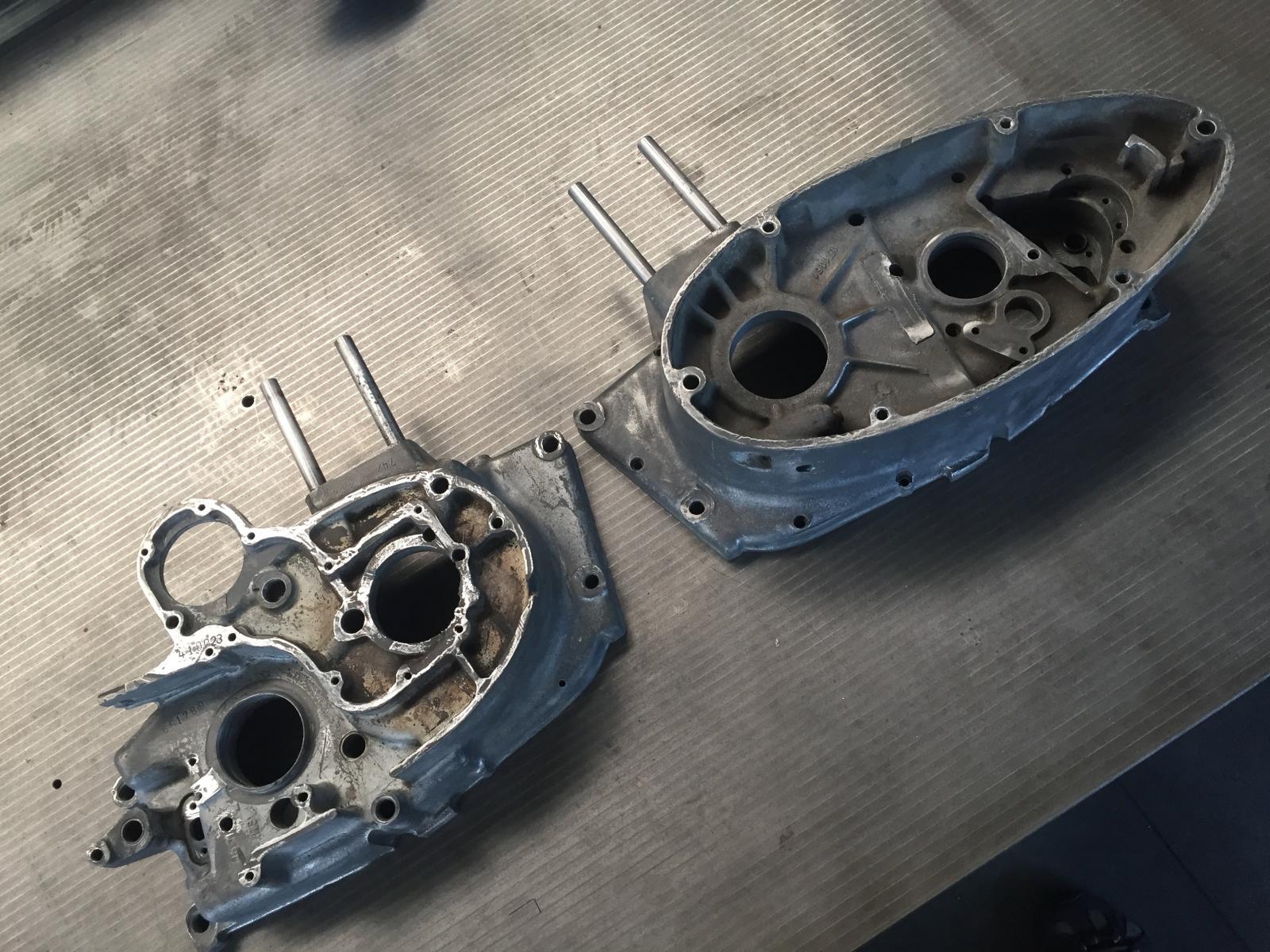

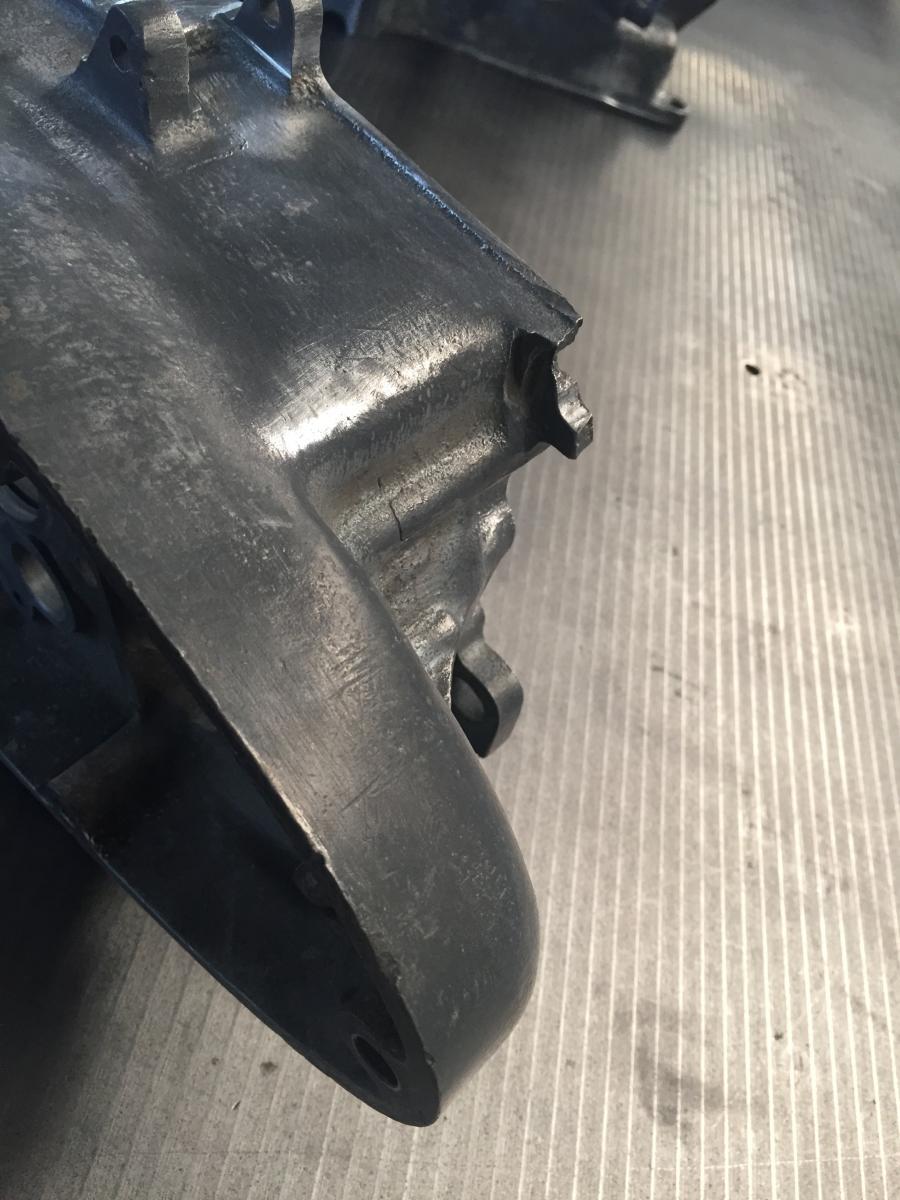

Jedna z nejslabsich veci na pulitru jsou kartery. Udajne tady u nas bylo po valce dost leteckych dilu a tak se rozhodli, ze kartery udelaji z elektronu. Material sice lehky neb velmi spatne svaritelny a tak veskere opravy musi delat nekdo, kdo se dost vyzna. Mam rad, kdyz presne vim v jakem stavu dil je a proto nez jsem je poslal na vareni, precizne jsem je vycistil, prorezal zavity a vlastne se i tak trochu uklidnil, jelikoz to s karterama neni az tak hrozny v porovnani s tim, co se dnes bezne opravuje. Pripravil jsem si pro vas par problematickych mist....
Michal21 přiložený následující obrázek:


[294.1Kb]

Michal21
#234
Renovace Jawa 500 OHC
Přidané 31.07.2017 18:41

Příspěvků: 1384
Registrace: 20.01.11
levy1

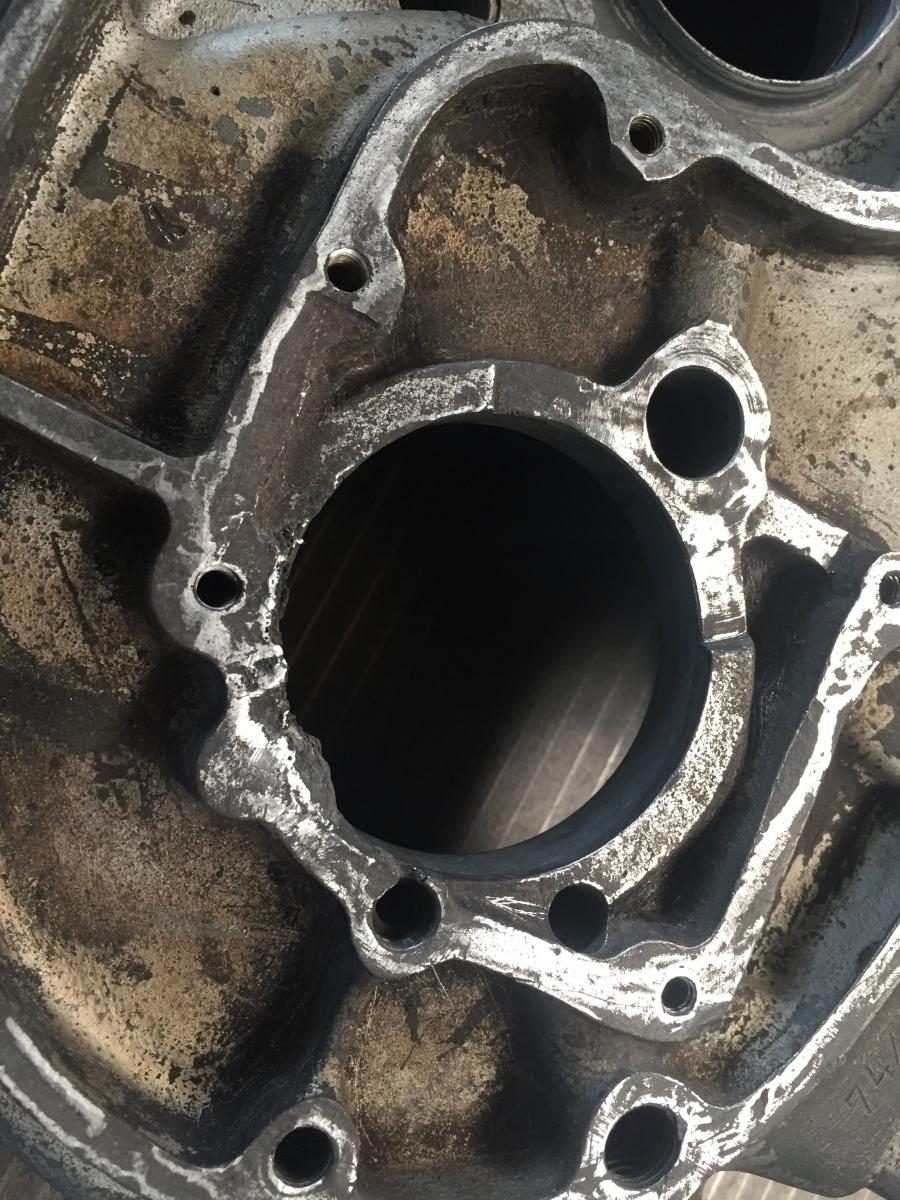

Michal21 přiložený následující obrázek:


[119.74Kb]

Michal21
#235
Renovace Jawa 500 OHC
Přidané 31.07.2017 18:41

Příspěvků: 1384
Registrace: 20.01.11
levy2
Michal21 přiložený následující obrázek:


[126.66Kb]

Michal21
#236
Renovace Jawa 500 OHC
Přidané 31.07.2017 18:42

Příspěvků: 1384
Registrace: 20.01.11
pravy1

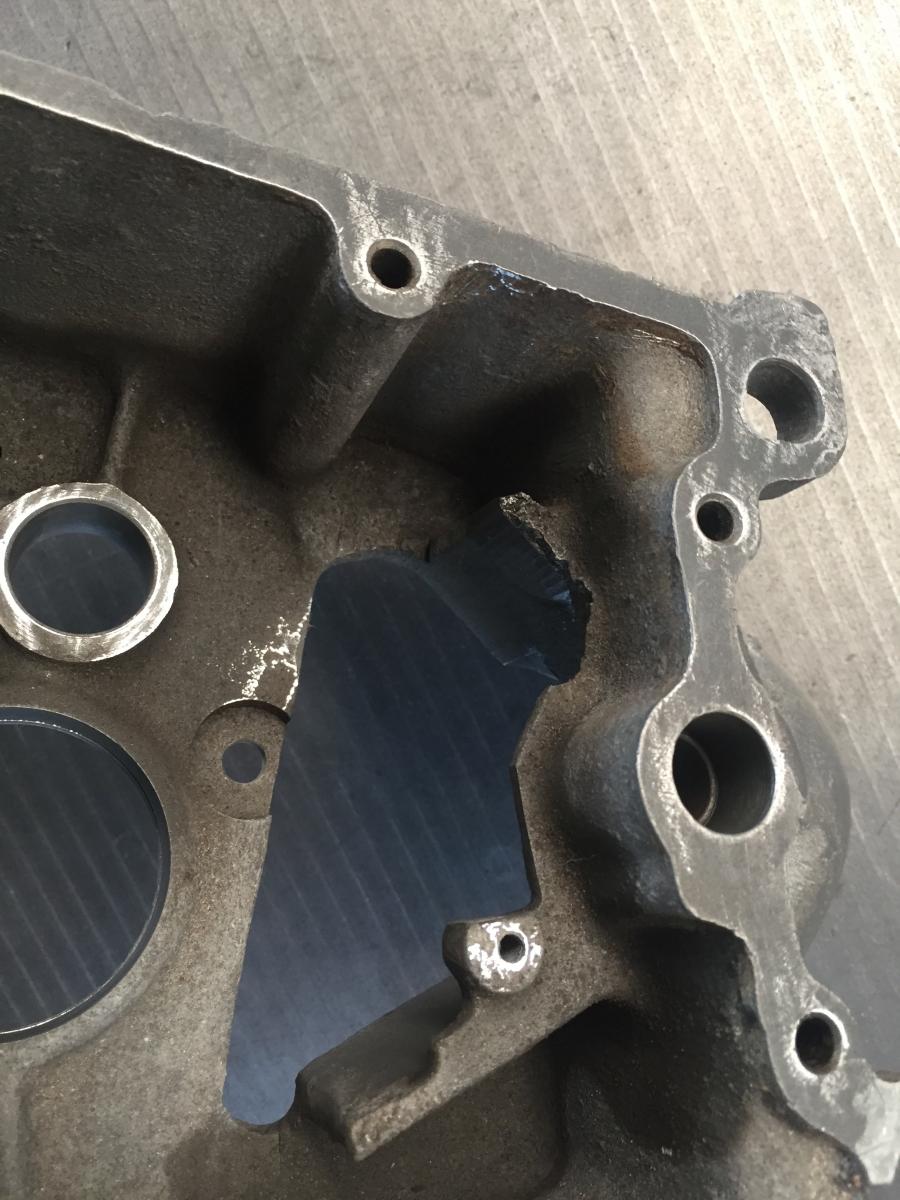

Michal21 přiložený následující obrázek:


[313.89Kb]

Michal21
#237
Renovace Jawa 500 OHC
Přidané 31.07.2017 18:42

Příspěvků: 1384
Registrace: 20.01.11
pravy2
Michal21 přiložený následující obrázek:


[192.91Kb]

Michal21
#238
Renovace Jawa 500 OHC
Přidané 31.07.2017 18:42

Příspěvků: 1384
Registrace: 20.01.11
pravy3
Michal21 přiložený následující obrázek:


[164.05Kb]

Michal21
#239
Renovace Jawa 500 OHC
Přidané 14.08.2017 12:29

Příspěvků: 1384
Registrace: 20.01.11

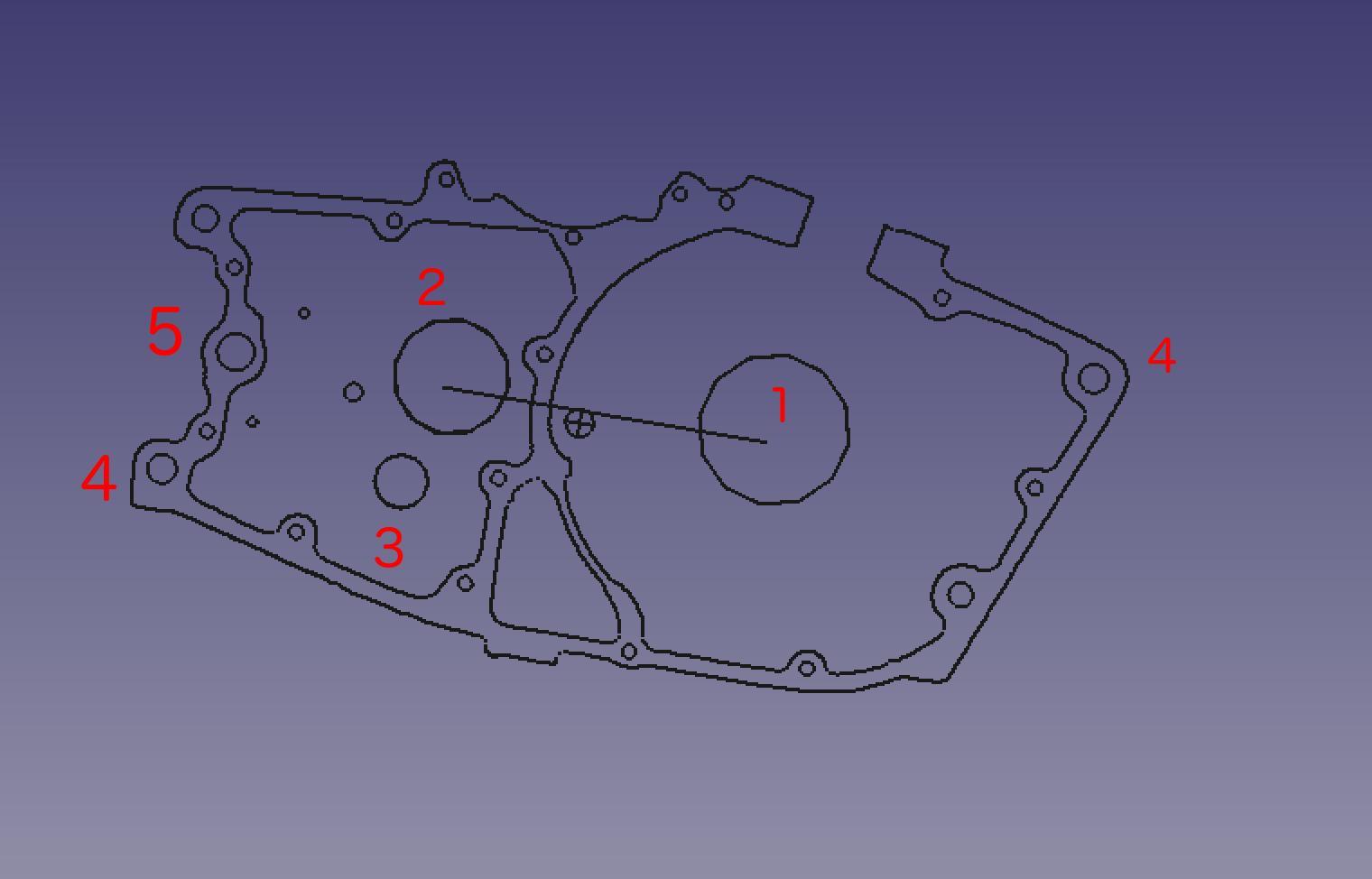

Pojdme se podivat na ten nas slavnej motor. Uz drive jsem sem daval schema omereni der na karteru. Pro ty, kteri to nectou od zacatku prikladam k tomuto prispevku. Mel jsem moznost omerit take kartery znameho a tak si tady muzeme udelat mensi porovnani. Vysledky jsou velmi zajimave...

Zacneme od Diry s cislem 1, tzn od diry pro klikovou hřídel, kam jsou take umisteny nuly v X a Y souradneho systemu meraku.


Muj PRAVY: Prumer 67,996 - ovalita 0,167
Muj LEVY : Prumer 68,039 - ovalita 0,009

Znameho PRAVY: Prumer 67,940 - ovalita 0,060
Znameho LEVY: Prumer 67,864 - ovalita 0,147

Prumer diry je v tomto pripade vcelku nazajimavy, nebot uz od vyroby jsou pod lozisky ocelova futra. Tuhle diru si tedy muzeme projet na jakykoliv prumer(s rozumem samozrejme).

Co je ale zajime, jsou ovality jednotlivych der, kdy se pohybujeme kolem desetiny a pul vzdy na jednom karteru. Problem je , ze na kazdych karterech je to jina dira. Pochopil bych, kdyby to byla ta sama strana, nebot na jedne strane kliky je u pulitra valeckove lozisko a na druhe kulickove...ale takhle?
Michal21 přiložený následující obrázek:


[62.57Kb]
Upravil Michal21 dne 14.08.2017 12:29

Michal21
#240
Renovace Jawa 500 OHC
Přidané 14.08.2017 14:05

Příspěvků: 1384
Registrace: 20.01.11
Dira cislo 2. Loziska hlavni hridele prevodovky.

Muj PRAVY: Prumer 62,058 - ovalita 0,046
Muj LEVY : Prumer 52,009 - ovalita 0,037

Znameho PRAVY: Prumer 62,186 - ovalita 0,076
Znameho LEVY: Prumer 51,954 - ovalita 0,028

Střed diry loziska prevodovky od stredu diry loziska klikove hridele:

Muj PRAVY: X=145,809; Y=0
Muj LEVY : X=145,832; Y=0

Znameho PRAVY: X=145,959; Y=0
Znameho LEVY: X=145,761; Y=0
---------------------------------------------------
Zde jsem vam zvyraznil prumery der pod loziska. V tomto pripade se jedna o problem, nebot pod lozisky nejsou zadna futra a vzhledem k tomu, ze pod lozisko by mela byt tolence j, cili na tomto prumeru plus 13um a minus 6um. Takze i zde se bude vlozkovat.

Souradnice vzdalenosti stredu dvou hlavnich otvoru v karteru nejsou az tak dulezite, nebot prevodovka je s klikovou hrideli spojena pomoci dvojiteho retezu na spojkovem kosi(tzn primarni prevod) a tak nejakou tu stovku snese, Musi vsak byt na obou karterech stejna kvuli kolmosti hlavni hridele prevodovky.

Zajimavejsim rozmerem je zde poloha stredu diry ulozeni predlohove hridele, nebot zubata kolecka prevodovky musi mit od sebe urcitou osovou vzdalenost. Vzhledem k tomu, ze jsem o zubatych kolech moc nevedel, docela dlouho jsem nad tim premyslel a pocital....

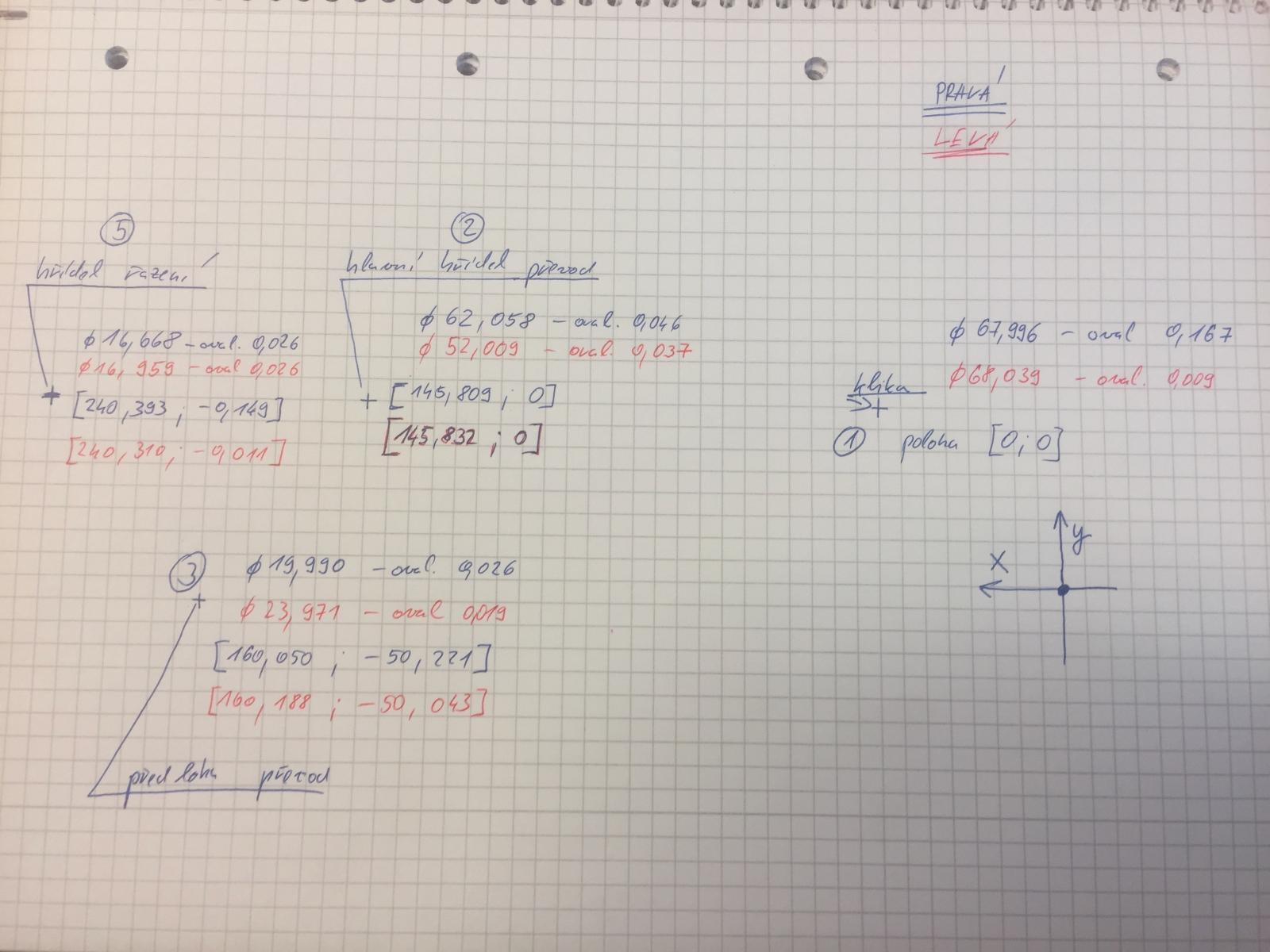

V priloze omereni mojich karteru...
Michal21 přiložený následující obrázek:


[157.97Kb]
