Renovace Jawa 500 OHC
Michal21
#241
Přidané 14.08.2017 16:08

Příspěvků: 1384
Registrace: 20.01.11
Zapeklity otvor cislo 3:

Prumery tohodle otvoru nema vubec cenu resit, zmereny samozrejme jsou, ale je to nic nerikajici vzhledem k tomu, ze jsou zde bronzova futra v predepsanych tolerancich, takze jak si udelate vnejsi prumer je jen na vas.

Pojdme ale na polohu der:

Muj PRAVY: X=160,050; Y=50,221
Muj LEVY : X=160,188; Y=50,043

Znameho PRAVY: X=160,323; Y=50,331
Znameho LEVY: X=160,119; Y=50,026

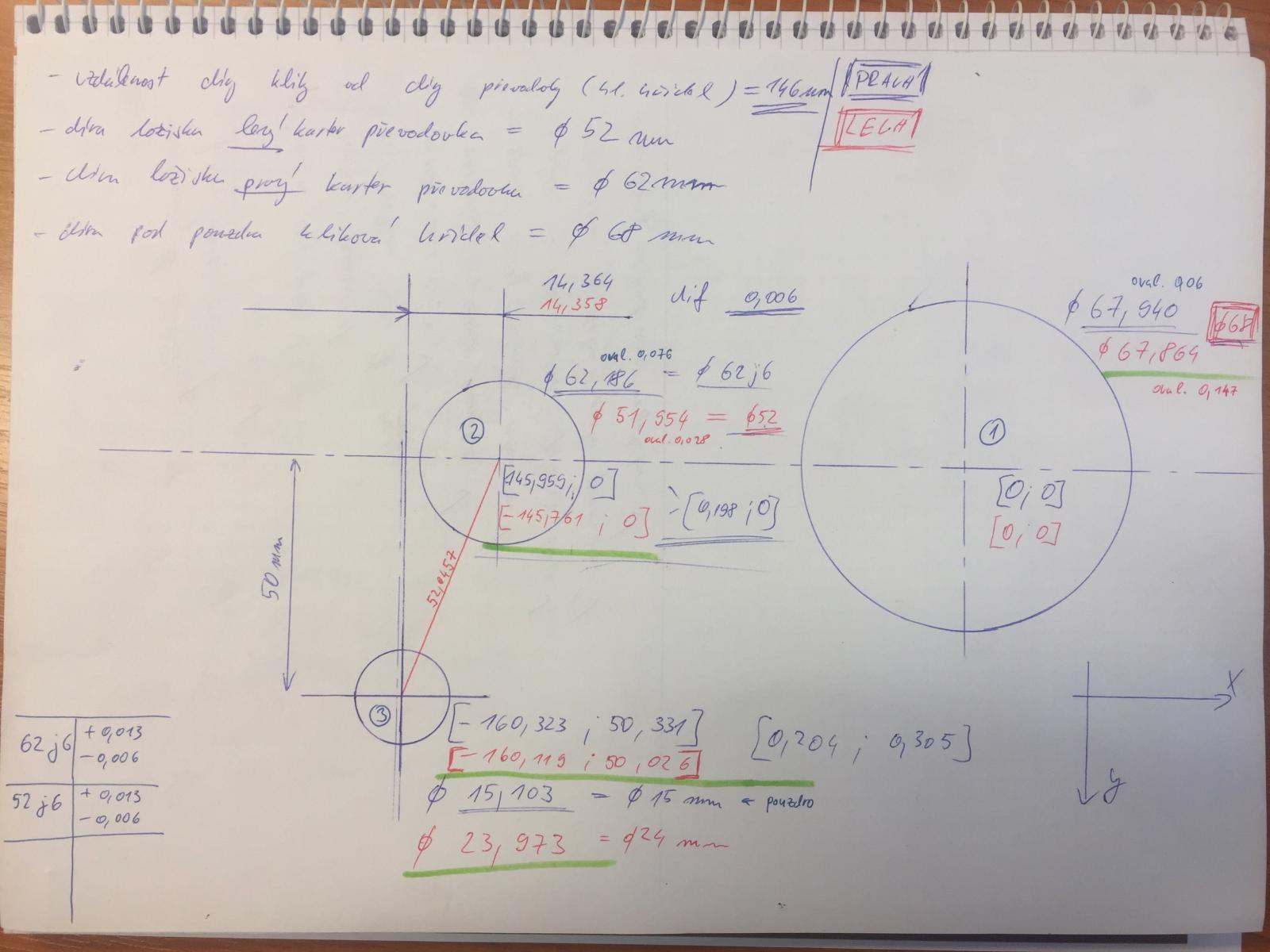

Vzhledem k tomu, ze pravy karter je celkove vice namahany vlivem vystupu na sekundarni prevod, lze predpokladat, ze osove umisteni po Y volili tenkrat v Jawe 50mm (vezmu-li v uvahu, ze to tenkrat nekreslili zadny blbci). Rozdil Polohy loziska hlavni hridele a stred osy předlohove hridele mi v ose X vychazi na 14,36mm (zde pominu mikrony). Jednoduchym pocitanim s pomoci goniometrickych funkci mi vychazi, ze osova vzdalenost hlavni a predlohove hridele je 52,046mm. Opet si rikam, ze to vypada dobre a tento fakt se mi posleze potvrzuje, kdyz na originalnim vykresu od prevodovky nachazim kolonku "osova vzdalenost=52mm". Ja vim, mohl jsem se tam podivat hned, ale nekdo to prece musi prekontrolovat ne? Grin
Michal21 přiložený následující obrázek:


[128.51Kb]
Upravil Michal21 dne 14.08.2017 16:09

Spitfire
#242
Renovace Jawa 500 OHC
Přidané 14.08.2017 17:20
Avatar člena


Příspěvků: 1268
Registrace: 05.06.12
Tak evidentně tě to baví, to je dobře. Z toho by se dal udělat i příklad pro geometrii středních škol. (konečně by se studenti nemohli vymlouvat, že to v praxi nikdy nepoužijí)
Upravil Spitfire dne 14.08.2017 17:22
BMW F 800 R '15
BMW R NineT '15
BMW F 650 GS TWIN '08
Ex.: BMW R 1150GS Adventure '02
Ex.: MZ 251 ETZ '90

Michal21
#243
Renovace Jawa 500 OHC
Přidané 15.08.2017 12:45

Příspěvků: 1384
Registrace: 20.01.11
Obcas se podari sehnat poklad...Fungl nova vacka jeste ze skladovych zasob Jawy...Zacinam mit pocit, ze by z toho mohla bejt i pouzitelna motorka...Smile
Michal21 přiložený následující obrázek:


[234.57Kb]

Medik
#244
Renovace Jawa 500 OHC
Přidané 15.08.2017 14:34
Avatar člena


Příspěvků: 4020
Registrace: 04.05.08
Michal21 napsal:
Obcas se podari sehnat poklad...Fungl nova vacka jeste ze skladovych zasob Jawy...Zacinam mit pocit, ze by z toho mohla bejt i pouzitelna motorka...Smile

Tak to by mě nenapadlo, že to ještě někde existuje a Jawě už vůbec ne.
A vůbec, jak si to tak čtu, kolikrát mám pocit, že píšeš jiným jazykem, než kterému rozumím Grin
Lepší je být zbytečně vyzbrojen než beze zbraní bezmocný.
"Laskavým slovem a namířenou pistolí dosáhnete víc než jen laskavým slovem"Wink
www.elektrorv.cz

Skype: Medik.Drslavic

www.elektrorv.cz
Michal21
#245
Renovace Jawa 500 OHC
Přidané 17.08.2017 21:07

Příspěvků: 1384
Registrace: 20.01.11

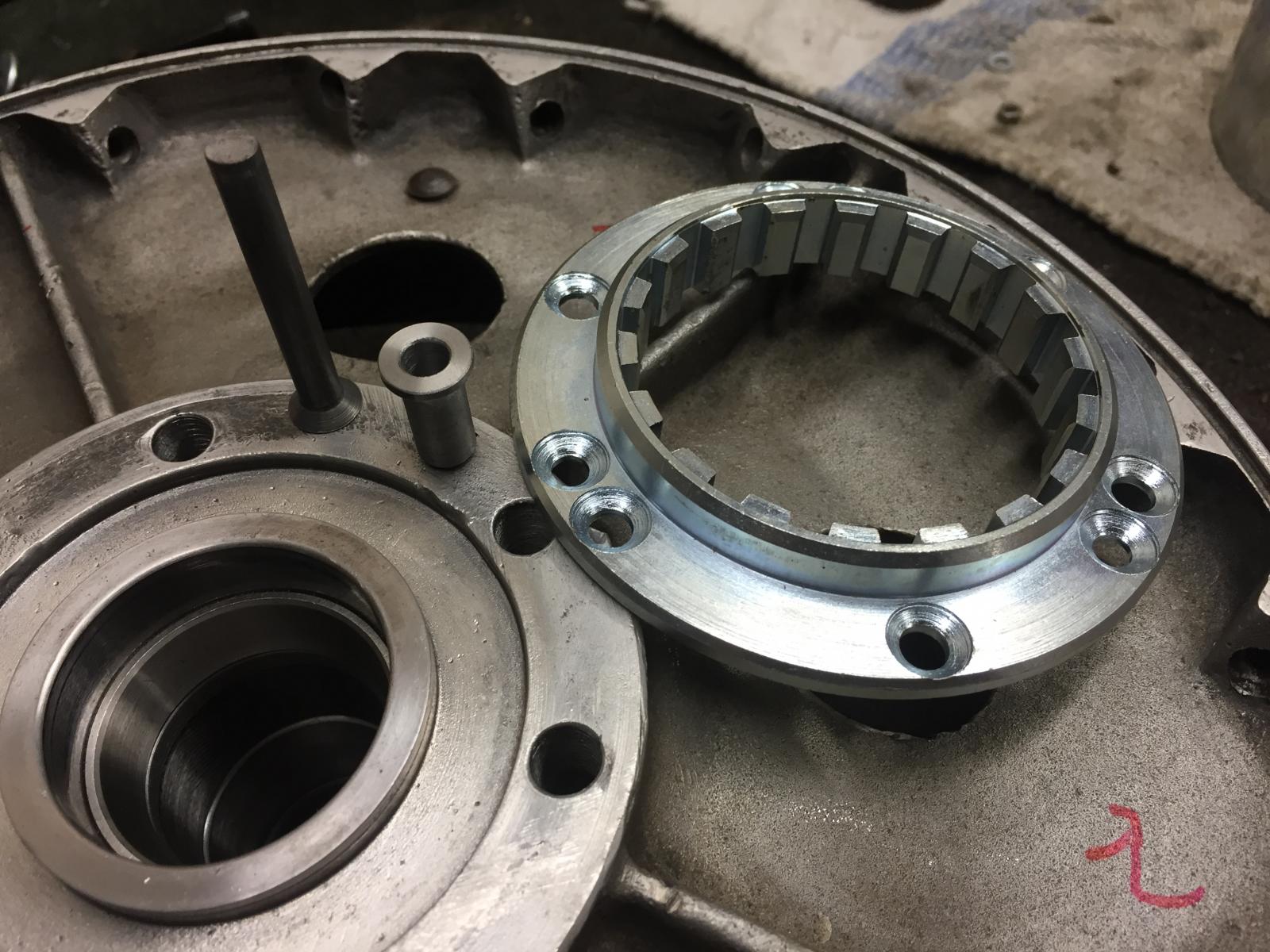

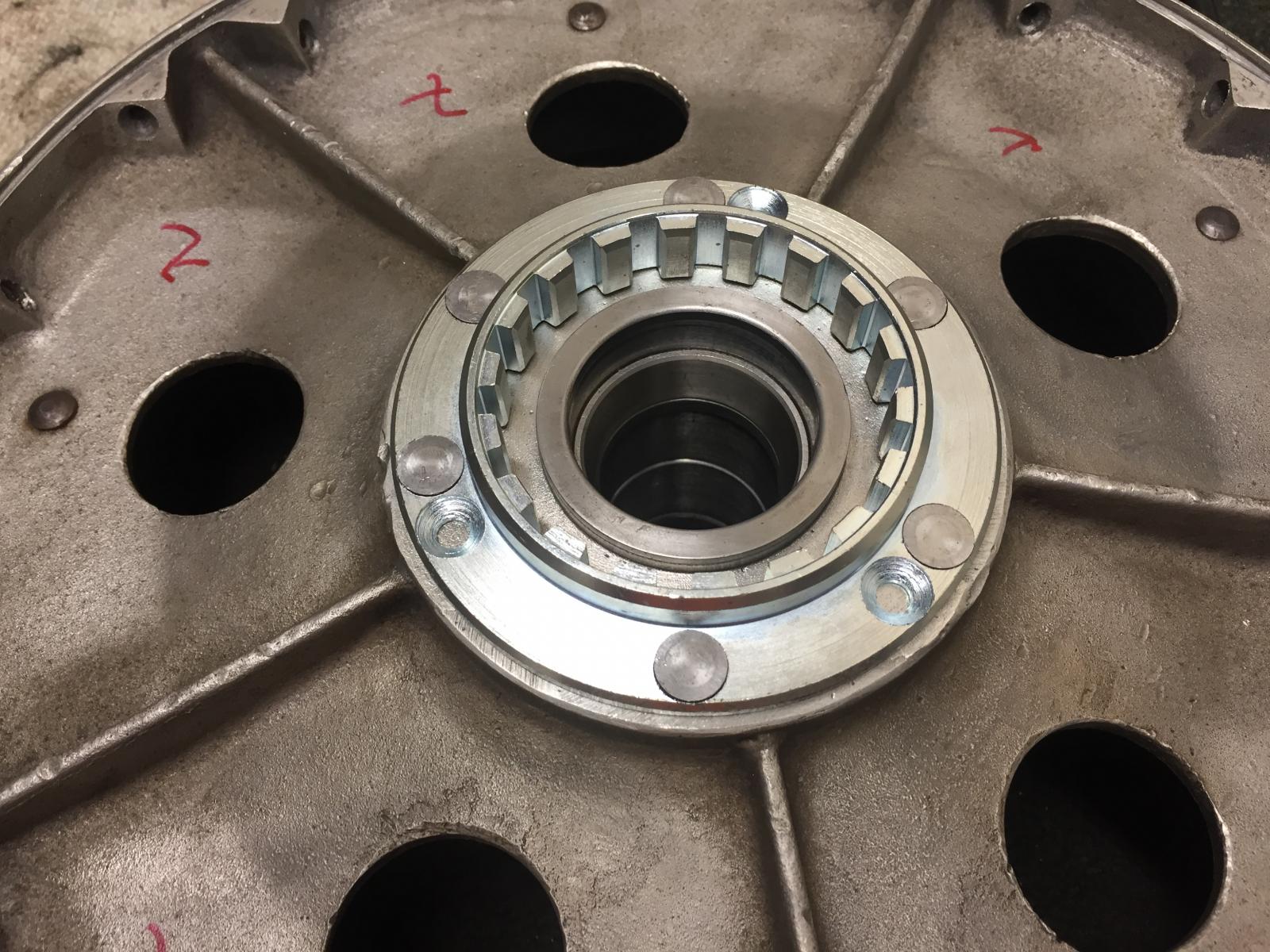

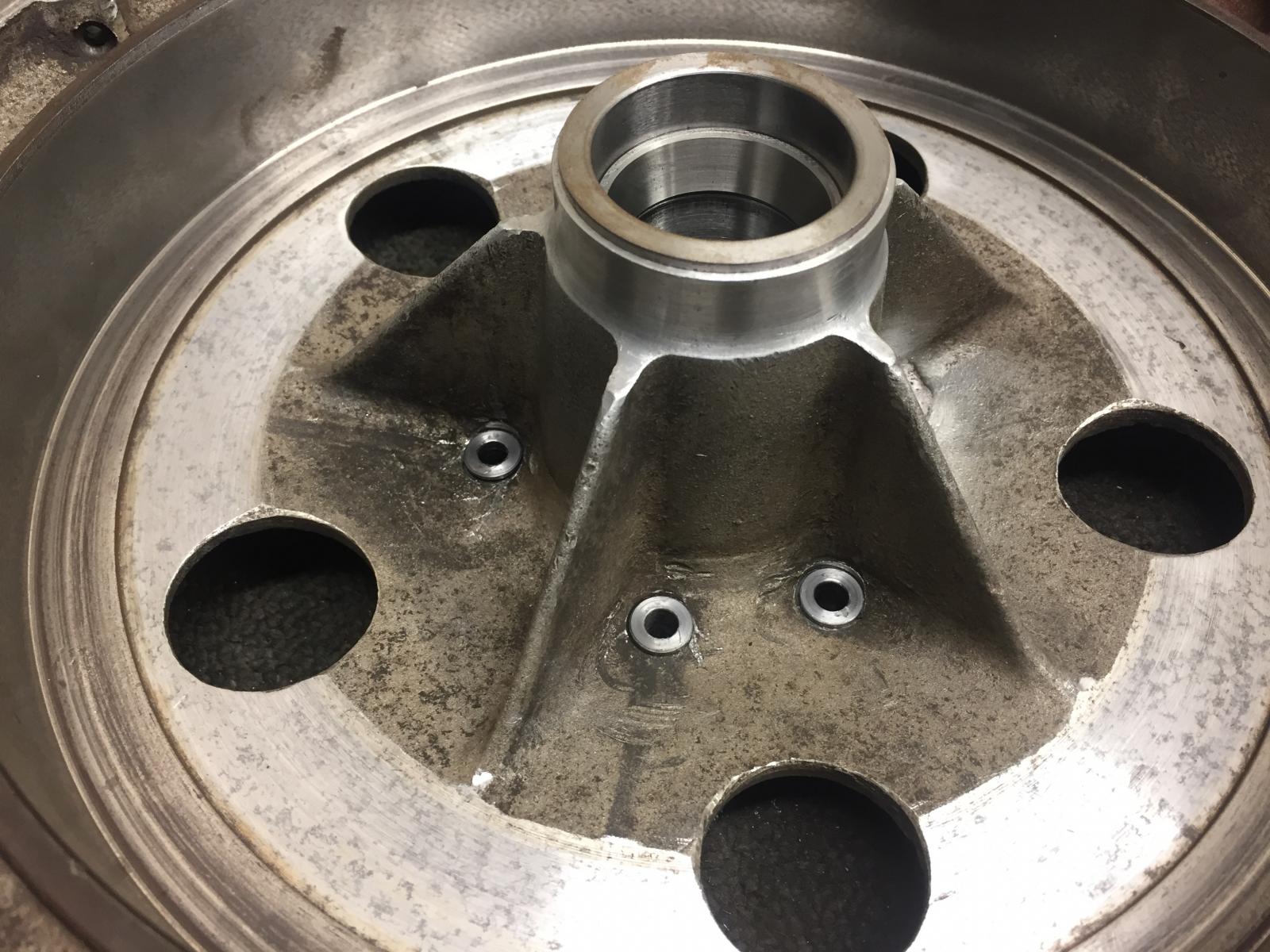

Kdyz uz mam ty unasece rozety, tak muzu konecne doklepnout kola...vlastni chybou jsem musel vymyslet upravu k nytum na unasecich v nabach. Nezjistil jsem si jaky tam ma byt prumer nytu a s pocitem, ze to urcite byla osmicka jsem naby po zavareni vyvrtal...jenze ona je tam sestka...takze vlozky, teda spis mikrovlozky a hezky za tepla zalisovat do naby. Zvetsila se tak zaroven plocha prenosu sily z rozety...jeste jsem si s tim trochu pohral a kazdou vlozku s nytem vylapoval, takze je tam vule tak 0,01mm...mam radost...Smile
Michal21 přiložený následující obrázek:


[247.21Kb]

Michal21
#246
Renovace Jawa 500 OHC
Přidané 17.08.2017 21:07

Příspěvků: 1384
Registrace: 20.01.11
Vlozky samozrejme zevnitr osazene...
Michal21 přiložený následující obrázek:


[249.14Kb]

Michal21
#247
Renovace Jawa 500 OHC
Přidané 17.08.2017 21:08

Příspěvků: 1384
Registrace: 20.01.11
Neni zly ne?
Michal21 přiložený následující obrázek:


[294.07Kb]

Michal21
#248
Renovace Jawa 500 OHC
Přidané 17.08.2017 21:08

Příspěvků: 1384
Registrace: 20.01.11
Finale
Michal21 přiložený následující obrázek:


[164.31Kb]

Michal21
#249
Renovace Jawa 500 OHC
Přidané 24.08.2017 22:35

Příspěvků: 1384
Registrace: 20.01.11
Dame si jeden pred a po?
Michal21 přiložený následující obrázek:


[230.21Kb]

Michal21
#250
Renovace Jawa 500 OHC
Přidané 24.08.2017 22:35

Příspěvků: 1384
Registrace: 20.01.11
Po
Michal21 přiložený následující obrázek:


[142.61Kb]

Michal21
#251
Renovace Jawa 500 OHC
Přidané 24.08.2017 22:36

Příspěvků: 1384
Registrace: 20.01.11
Before and after abysme byli moderni...
Michal21 přiložený následující obrázek:


[166.83Kb]

Michal21
#252
Renovace Jawa 500 OHC
Přidané 24.08.2017 22:37

Příspěvků: 1384
Registrace: 20.01.11

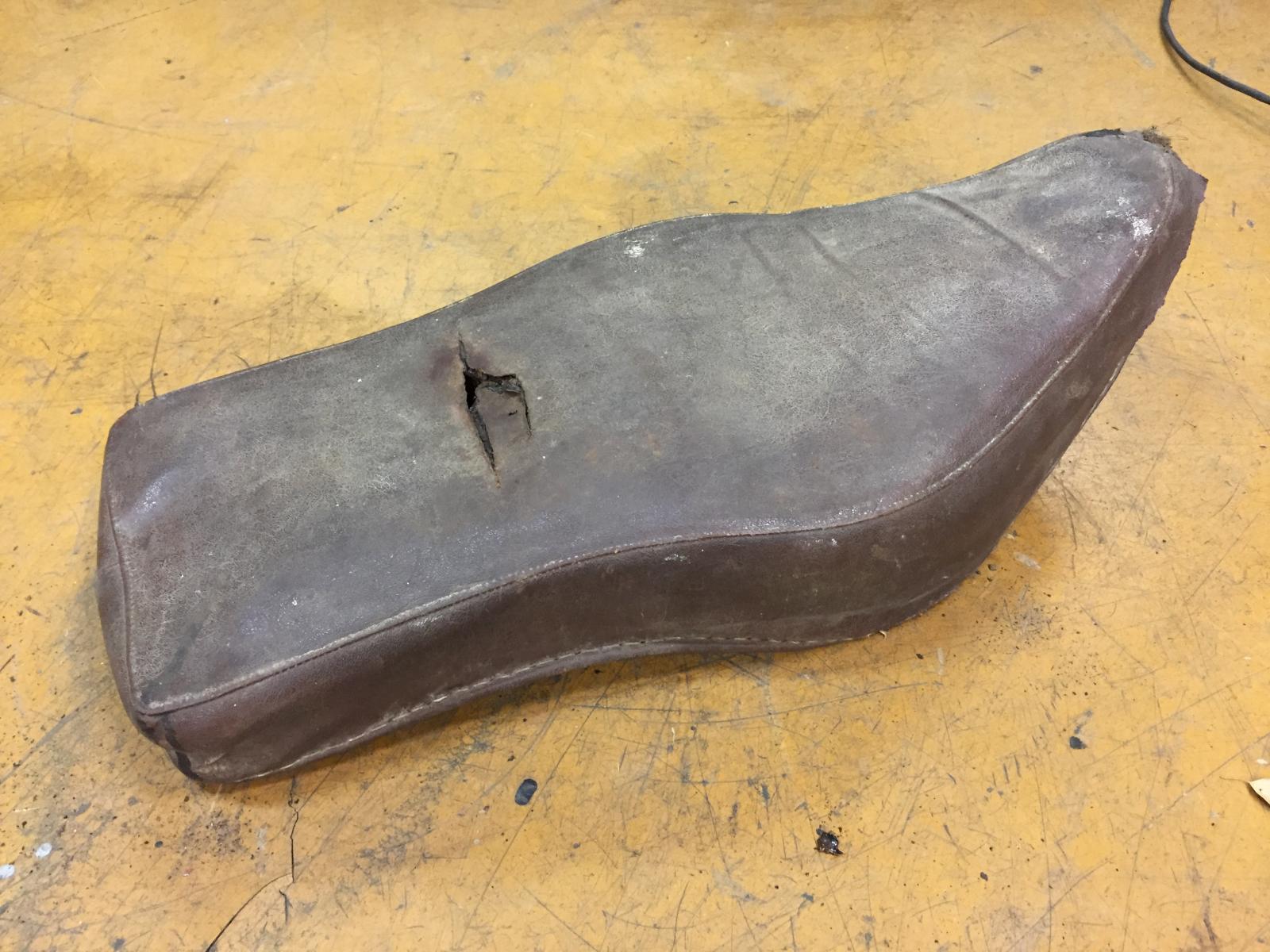

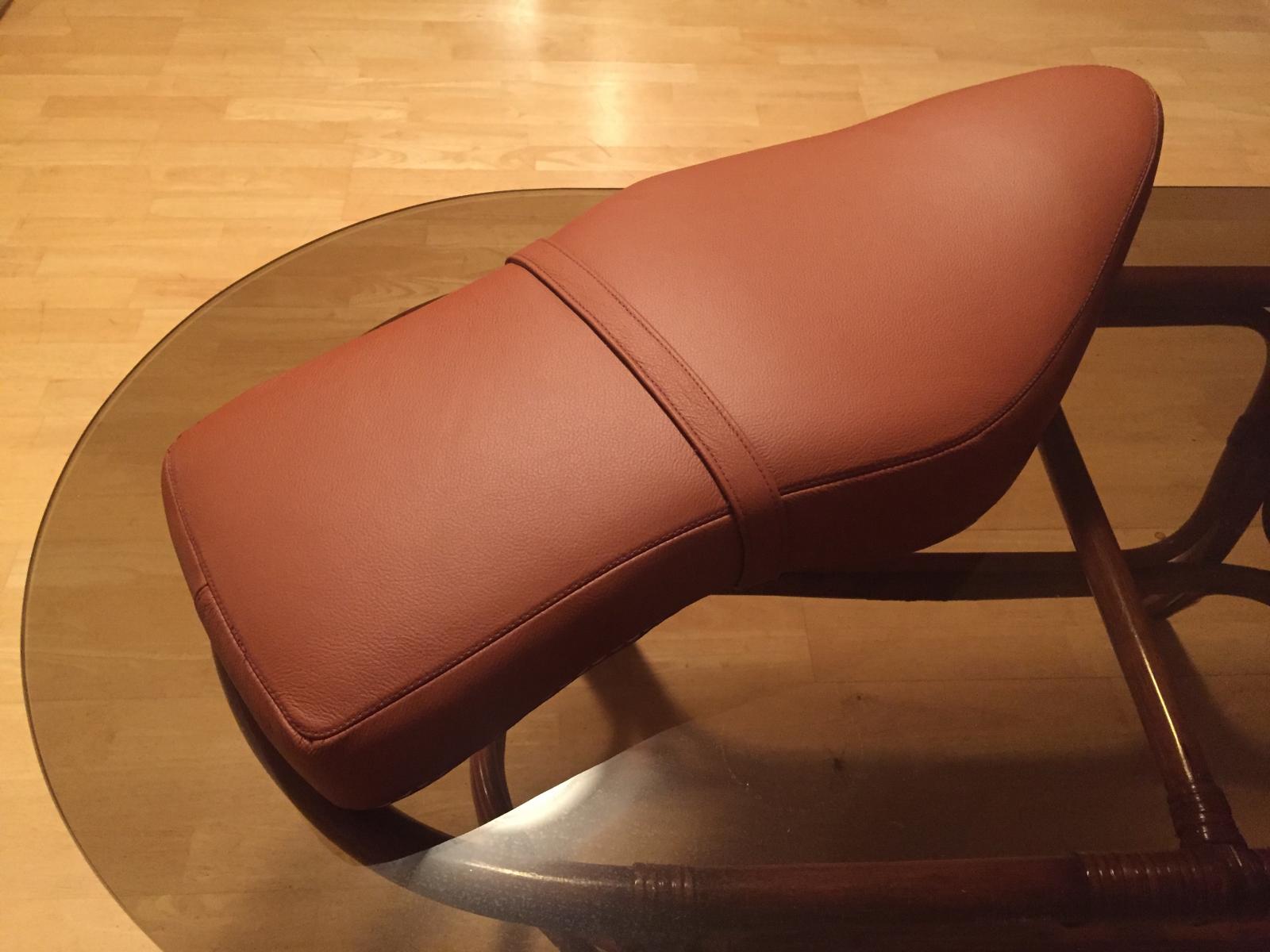

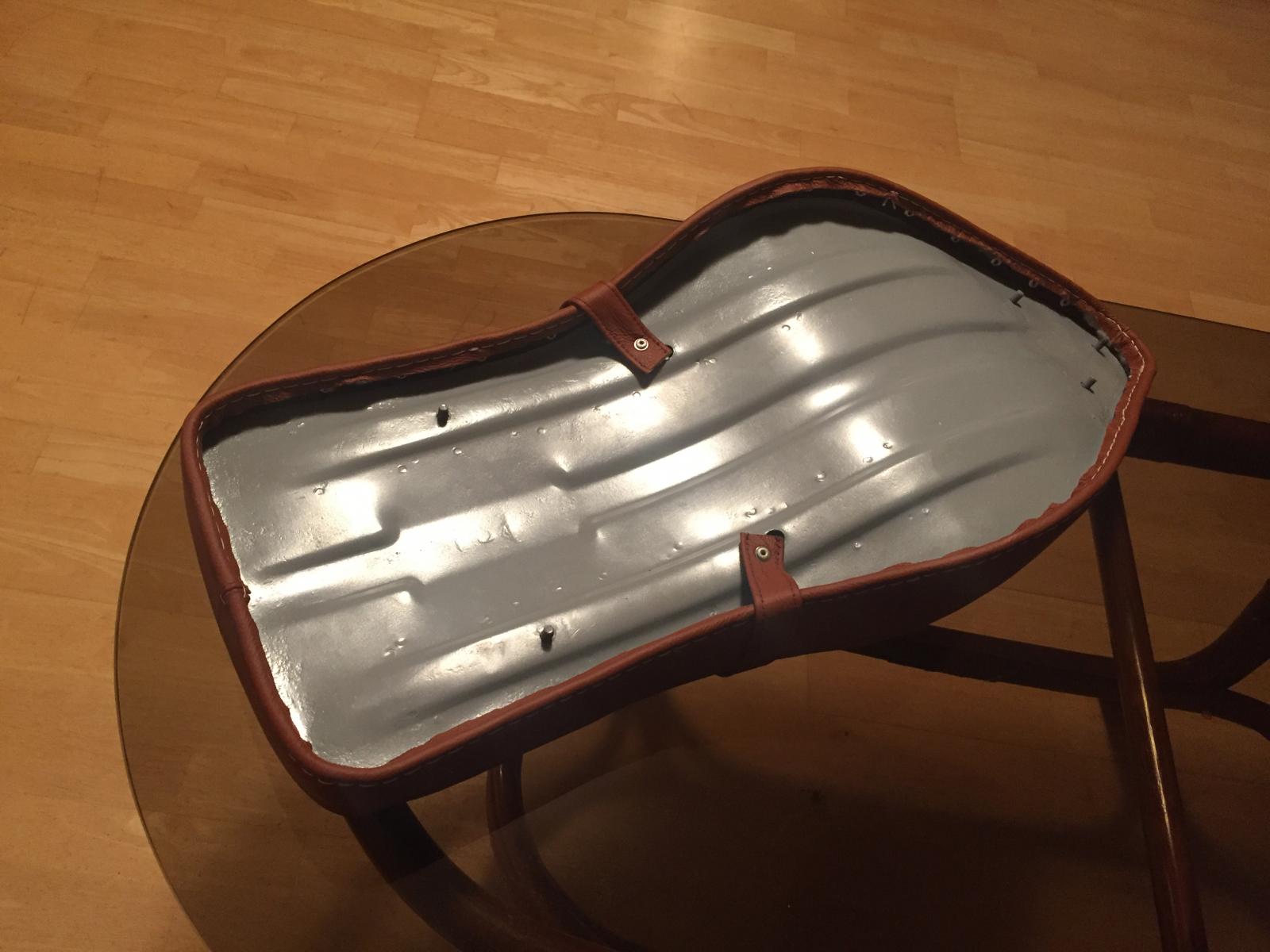

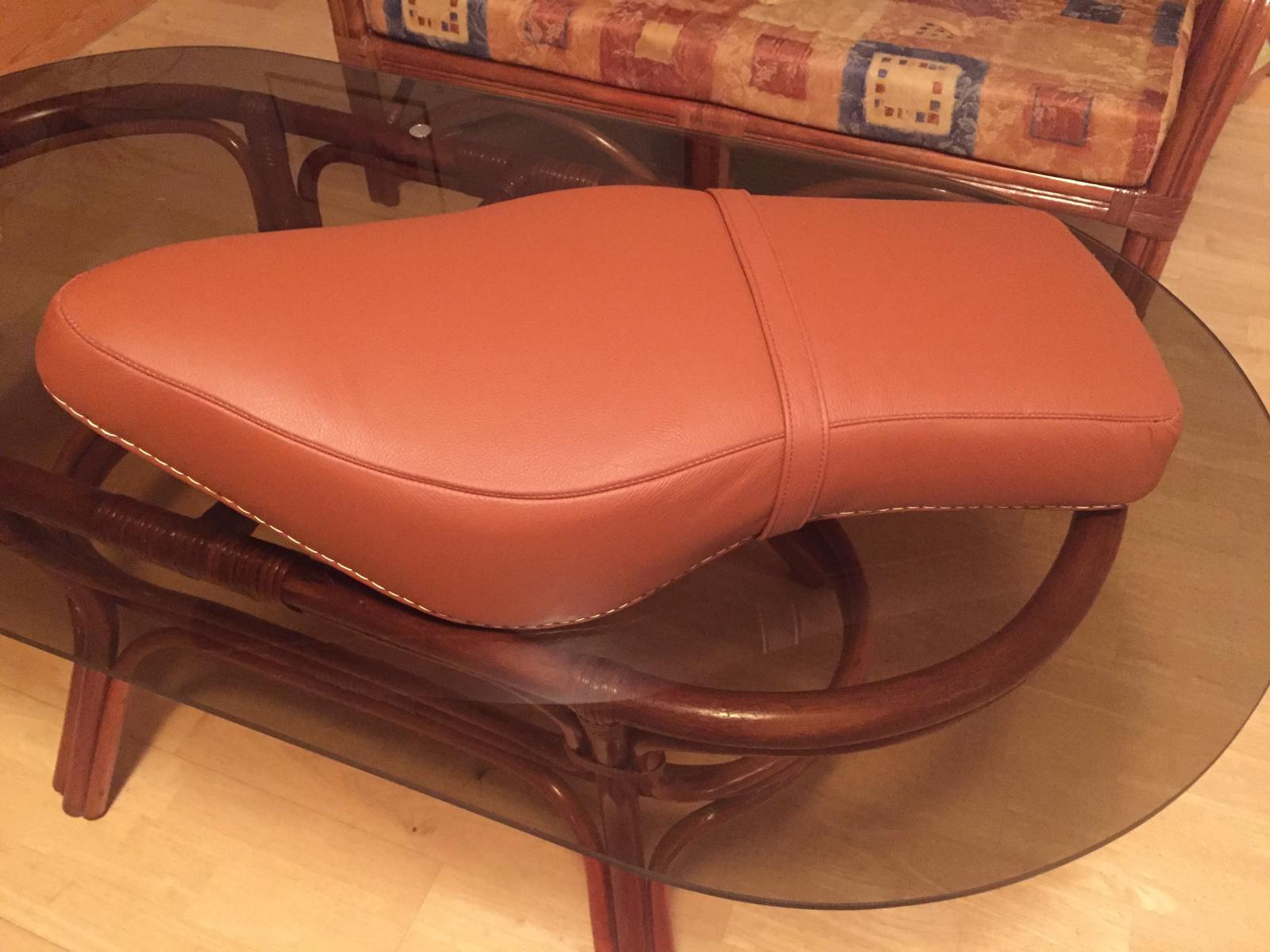

Spodek. Sedlo je z prave kuze...sice to neco stoji, ale jina uroven nas preci nezajima, ze? :-) hezky vecer!
Michal21 přiložený následující obrázek:


[135.18Kb]

joe
#253
Renovace Jawa 500 OHC
Přidané 25.08.2017 06:54

Příspěvků: 2867
Registrace: 21.02.09
thumbs up
Testovací jezdec f. Mitas
Když asfalt nedrží, Mitas tě podržíGrin

Michal21
#254
Renovace Jawa 500 OHC
Přidané 31.08.2017 16:55

Příspěvků: 1384
Registrace: 20.01.11

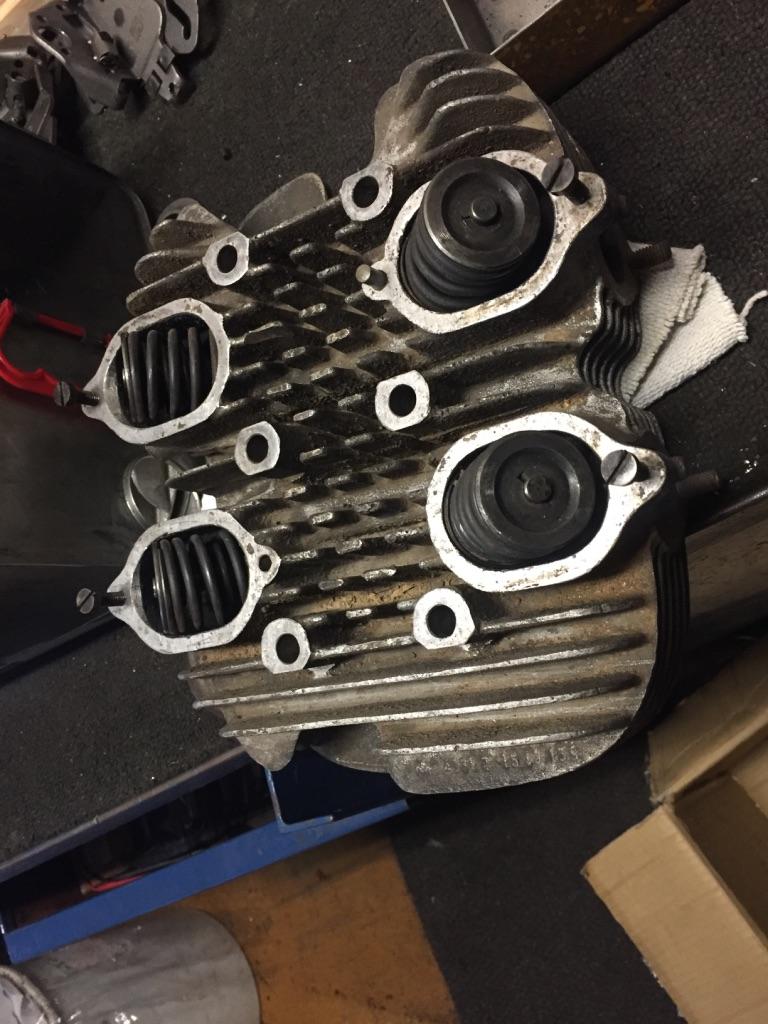

Posledni dobou si pripadam ze porad nekam nosim neco z motoru OHC. Clovek by neveril, kolik toho v takovem motoru je, dokud nedostane skvelej napad to po jednom sehnat...pohral jsem si se svorniky valce a hlavy...horni jsou nerezove koupene, spodni nektere vyrobene, nektere origo. Nerikejte mi, ze kdyz kazde soucastce motorky date stoprocentni peci, tak to nebude fungovat...hezky den preji...Smile
Michal21 přiložený následující obrázek:


[287.3Kb]

TomR1
#255
Renovace Jawa 500 OHC
Přidané 31.08.2017 18:32

Příspěvků: 1958
Registrace: 08.09.09
Určitě to vude fungovat, pokud to fungovalo už jako nový, což se u 500 říct neda..????????

Ale když to tady sleduju ta tvoje bude v lepším stavu/kvalitě než ta nová.. PARÁDA!!

Tom
Upravil TomR1 dne 31.08.2017 18:33
Tom

Michal21
#256
Renovace Jawa 500 OHC
Přidané 14.09.2017 14:55

Příspěvků: 1384
Registrace: 20.01.11

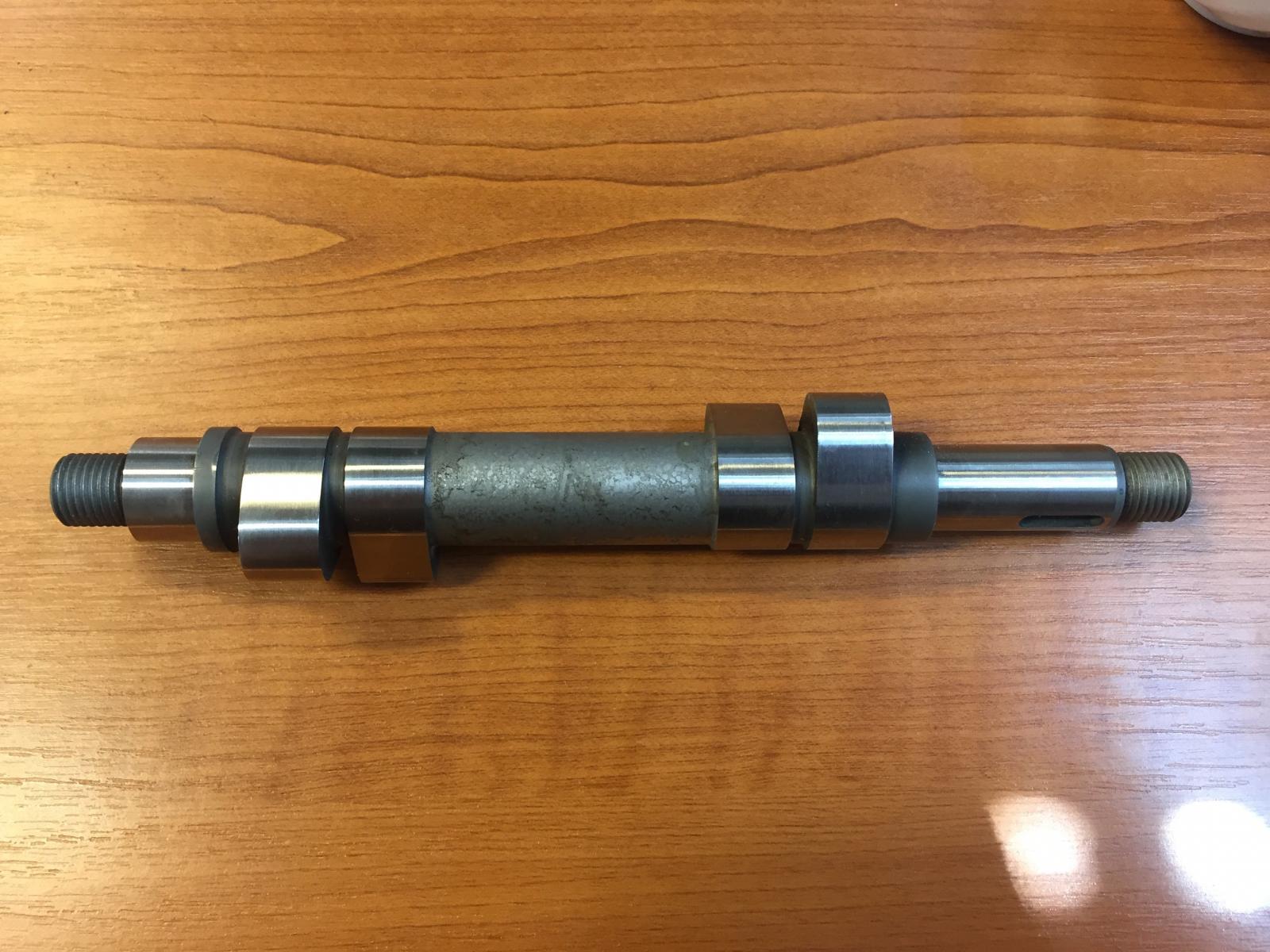

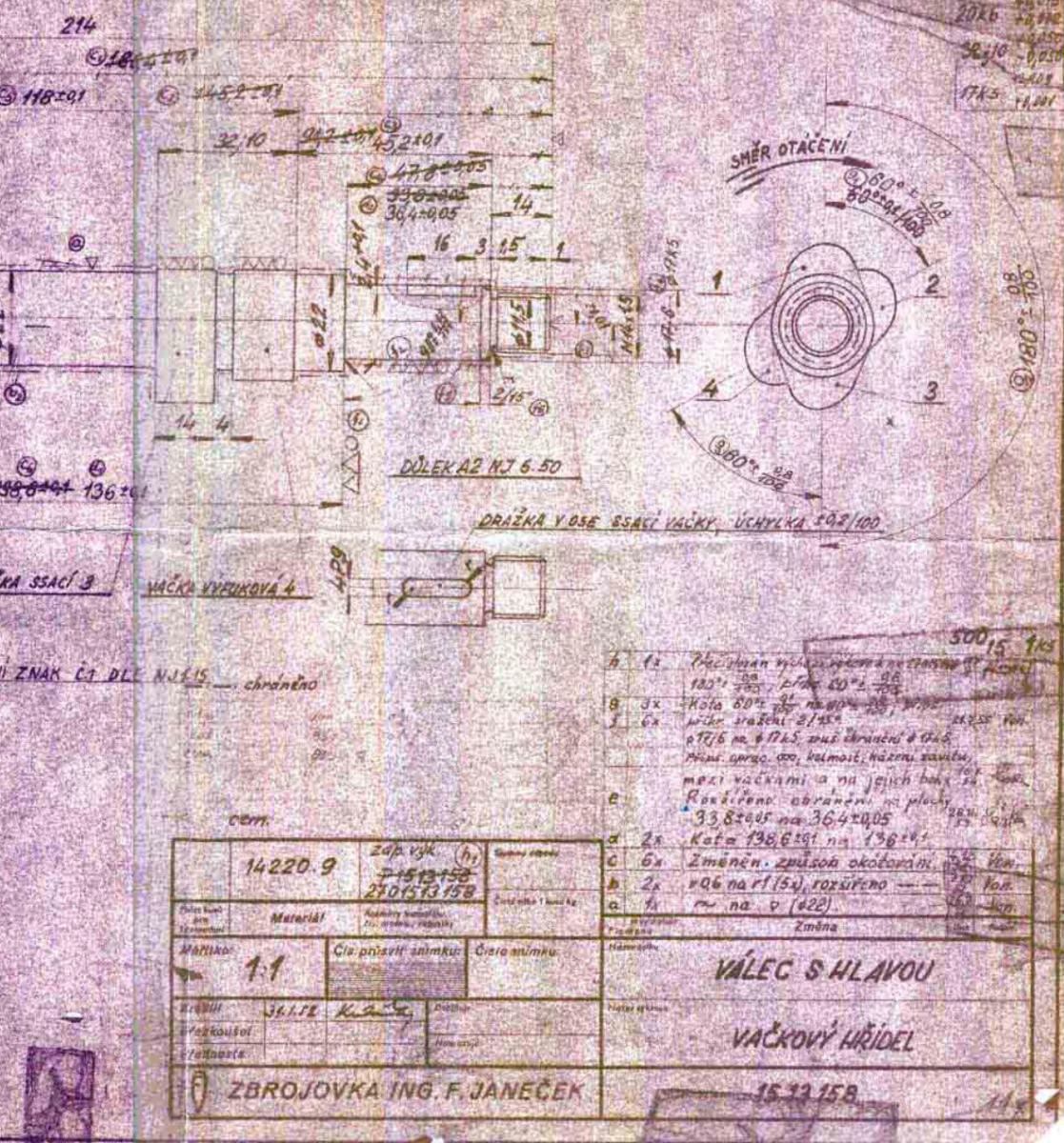

Nedalo mi to a vyuzil jsem faktu, ze jsem sehnal novou vacku. Na internetu lze najit vykres vackove hridele. Je zde rozkreslena cela hridel. Problem je v tom, ze vykres tvaru vacek se nedochoval, tudiz dnes je mozne vychazet pri vyrobe vacky jen z brusne matrice. To je sice hezky, ale moderni stroje vyuzivaji tzv elektronicke prevodovky pro odjizdeni suportu pri brouseni tvaru a tam je vam matrice uplne na h....Potrebujete proste 3D model a ten neexistuje. Naskenoval jsem tedy tvar nove vacky a tento model vyrobil. Jako ono to asi ted k nicemu nebude, ale veci na OHC pekelne rychle ubyva...
Michal21 přiložený následující obrázek:


[290.28Kb]

Michal21
#257
Renovace Jawa 500 OHC
Přidané 14.09.2017 14:56

Příspěvků: 1384
Registrace: 20.01.11
a tady ji mame....
Michal21 přiložený následující obrázek:


[37.36Kb]

Michal21
#258
Renovace Jawa 500 OHC
Přidané 06.11.2017 13:26

Příspěvků: 1384
Registrace: 20.01.11
Neodolal jsem a nektere dily, které podle mě nejdou normalně vyčistit jsem poslal na chemicke cisteni...vysledek neskutecny. Je toho vic, postupne to nafotim...
Michal21 přiložený následující obrázek:


[107.16Kb]
Upravil Michal21 dne 10.01.2018 01:09

Michal21
#259
Renovace Jawa 500 OHC
Přidané 06.11.2017 13:27

Příspěvků: 1384
Registrace: 20.01.11

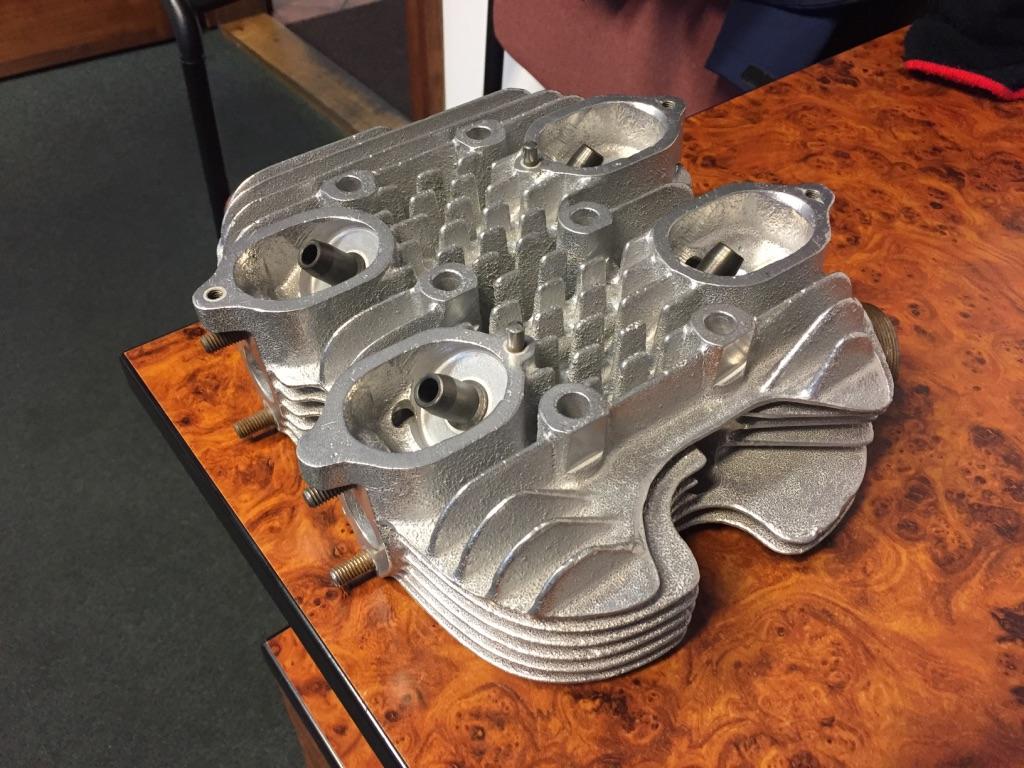

a tady ji mame...konecne muzeme jit na vetily atd...
Michal21 přiložený následující obrázek:


[125.27Kb]

Michal21
#260
Renovace Jawa 500 OHC
Přidané 06.11.2017 13:27

Příspěvků: 1384
Registrace: 20.01.11

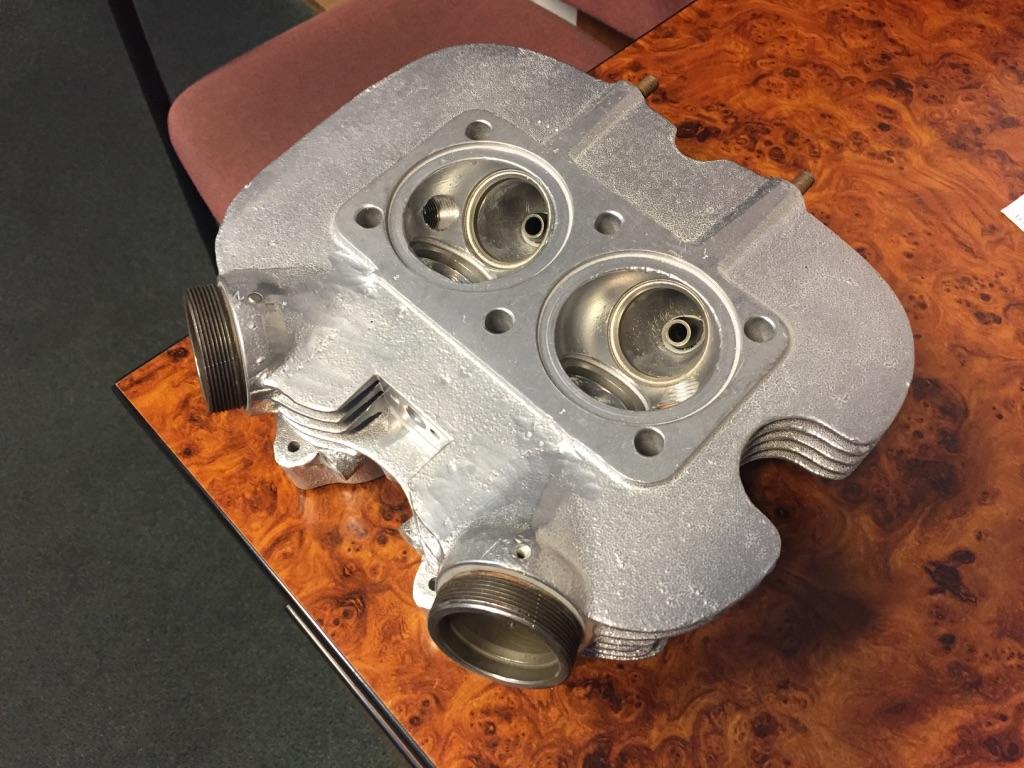

zespoda
Michal21 přiložený následující obrázek:


[117.96Kb]
