Motorky BMW GS - vše o motocyklech BMW řady GS a o cestování :: Ostatní :: Volná diskuze
Strana 18 z 21:   1  ...  15    16    17    18    19    20    21

Renovace Jawa 500 OHC
Michal21
#341
Přidané 04.03.2018 20:43

Příspěvků: 1384
Registrace: 20.01.11

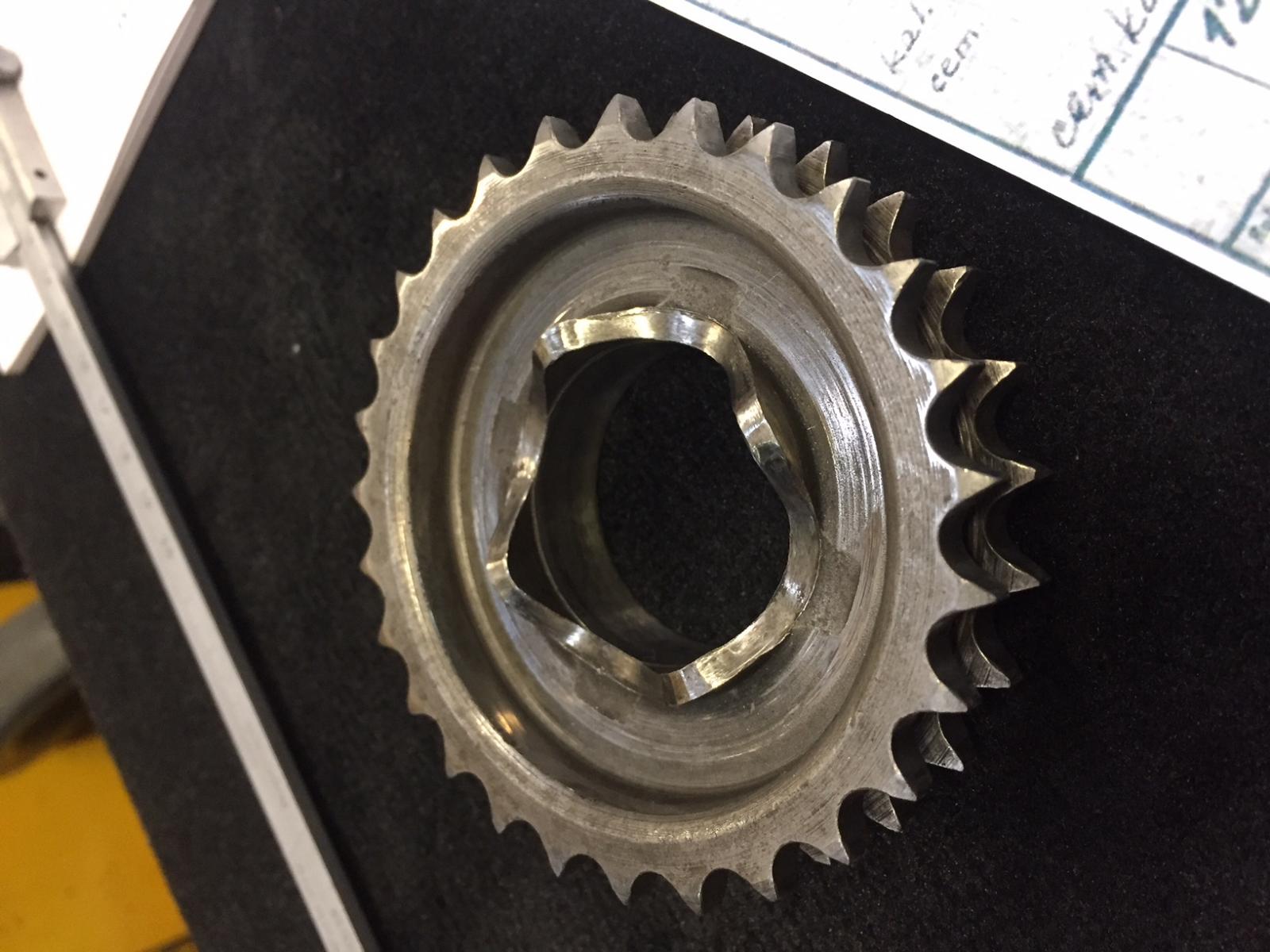

Vlnovy profil na unaseni kola taky nejde jen tak vykudlat. Nejaka presnost se dodrzet musi. Cela tato vlnovka je utopena oproti celu kola o nekolik milimetru a tak to vyrobit neni uplne sranda. Samozrejmosti je 3D model a z CAMu vygenerovany program pro CNC stroj. Material jsem zvolil stejny jako v padesatych letech na zubata kola do zavodnich specialu Machri to byli tenkrat....
Michal21 přiložený následující obrázek:


[171.96Kb]

Michal21
#342
Renovace Jawa 500 OHC
Přidané 05.03.2018 08:11

Příspěvků: 1384
Registrace: 20.01.11

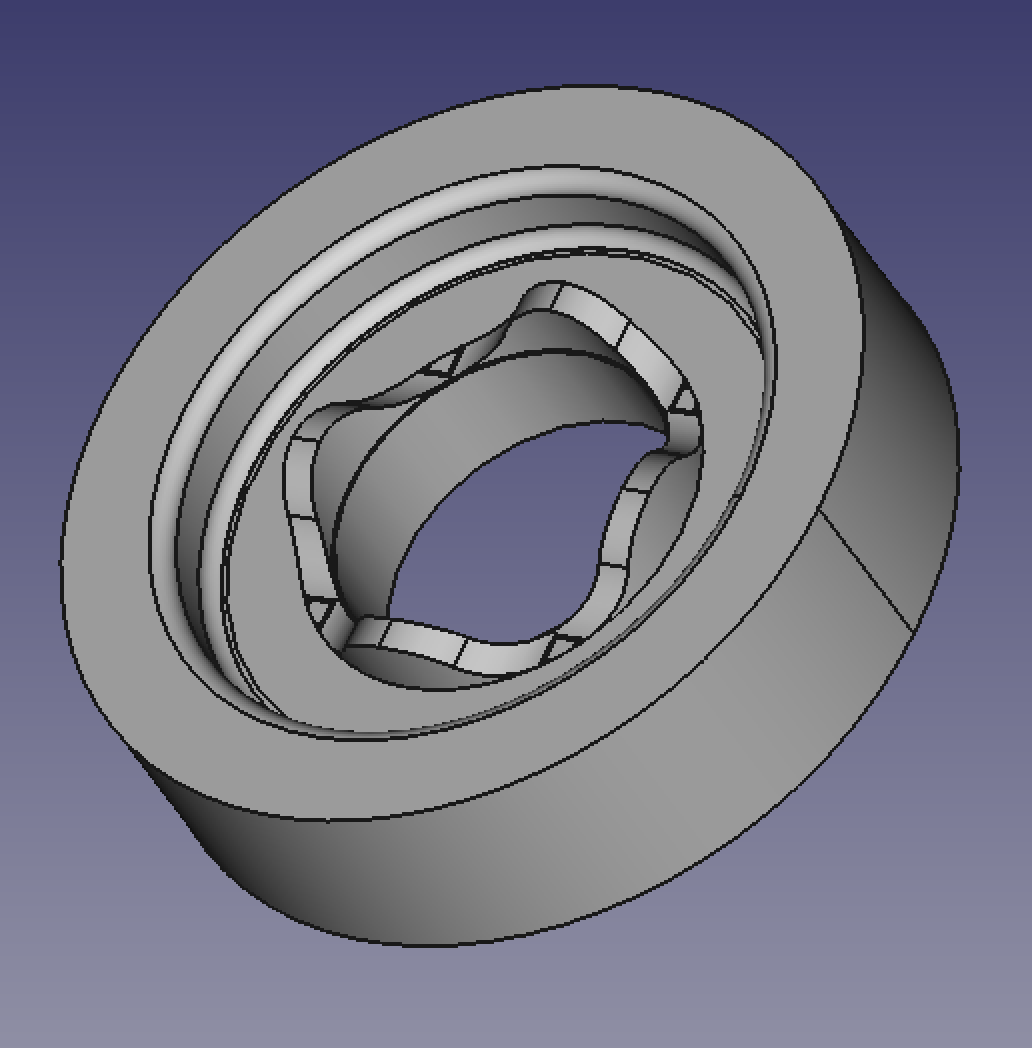

3D model pro profil
Michal21 přiložený následující obrázek:


[125.26Kb]
Upravil Michal21 dne 05.03.2018 08:13

j_a_k
#343
Renovace Jawa 500 OHC
Přidané 05.03.2018 08:16
Avatar člena


Příspěvků: 897
Registrace: 02.05.14
A machr jsi Ty dnes thumbs up

Michal21
#344
Renovace Jawa 500 OHC
Přidané 08.03.2018 18:23

Příspěvků: 1384
Registrace: 20.01.11
Zdravim pri tom dnesnim svatku...Pojdme dal. Napadla me myslenka dotahnout ten zatracenej motor do konce kdyz uz. Koupil jsem prevodovku, starou, hnusnou, k nicemu, za hrozny penize a to jen proto abych se ujistil v tom, ze tenhle krok musim udelat....je to presne to co vas ted napadlo...pojdme vyrobit prevodovku na Jawa 500 OHC. Kdyz vidim co se dnes prodava za veci jako ze jeste pouzitelny chce se mi blejt. Pojdme se podivat na jedno z nekolika kolecek prevodovky abysme si nastinili, ze to neni uplne sranda takova prevodovka.

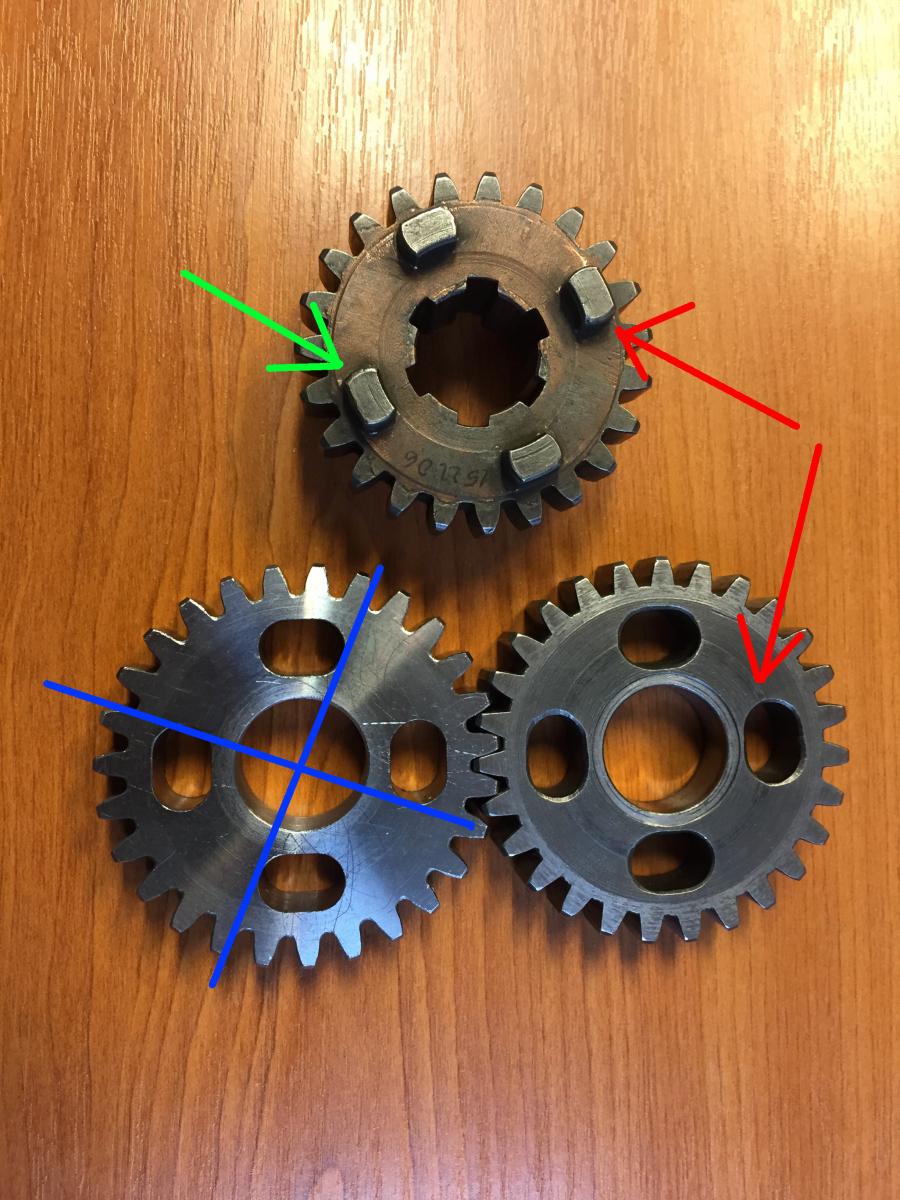

Na obrazku vidite dve velky kola s dirama a jedno s bocnim ozubenim. Bocni ovalne diry jsou zde vyuzity pro spojeni vedlejsiho kola s bocnim ozubenim a tim vlastne i zapojenim velkeho kola do tahu. V tomto pripade je dost dulezite dodrzet presnost vyroby a ovaly udelat presne po 90 stupnich, jelikoz pak dochazi k prenosu sily jen bocnim zubem, ktery je v kontaktu a ostatni se jen vezou. Aby to nebylo tak jednoduche, tak jawa tuto presnost v te dobe u prevodovek nemela ani nahodou a na par petistovkovych kolech, ktere jsem videl bylo uz od oka patrne, ze kazda dira je jinde. Bocni zuby jsou taky husty, nebot musi byt vyrobeny s podbrusem aby kolecko v ovalnych dirach drzelo a nechtelo vyskocit v tahu. Na zavodnich specialech se dokonce delalo to, ze i ovalne diry mely podbrus. Sranda co? a to se bavime o dvou koleckach...
Michal21 přiložený následující obrázek:


[156.35Kb]

Michal21
#345
Renovace Jawa 500 OHC
Přidané 08.03.2018 18:24

Příspěvků: 1384
Registrace: 20.01.11
Presne tohle se deje, kdyz radite a vidlicka presune kola na jedne hrideli...
Michal21 přiložený následující obrázek:


[210.49Kb]

Michal21
#346
Renovace Jawa 500 OHC
Přidané 08.03.2018 18:25

Příspěvků: 1384
Registrace: 20.01.11

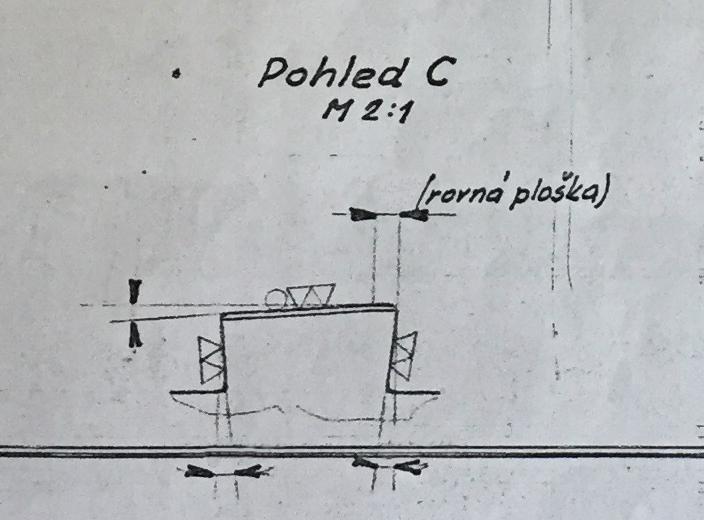

A ted prichazi ta nejvetsi sranda...zelena sipka na prvnim obrazku...
Michal21 přiložený následující obrázek:


[40.08Kb]

Michal21
#347
Renovace Jawa 500 OHC
Přidané 08.03.2018 18:27

Příspěvků: 1384
Registrace: 20.01.11
prece nebudem delat jednu prevodovku kdyz uz...Smile
Michal21 přiložený následující obrázek:


[112.06Kb]

Michal21
#348
Renovace Jawa 500 OHC
Přidané 26.04.2018 18:56

Příspěvků: 1384
Registrace: 20.01.11

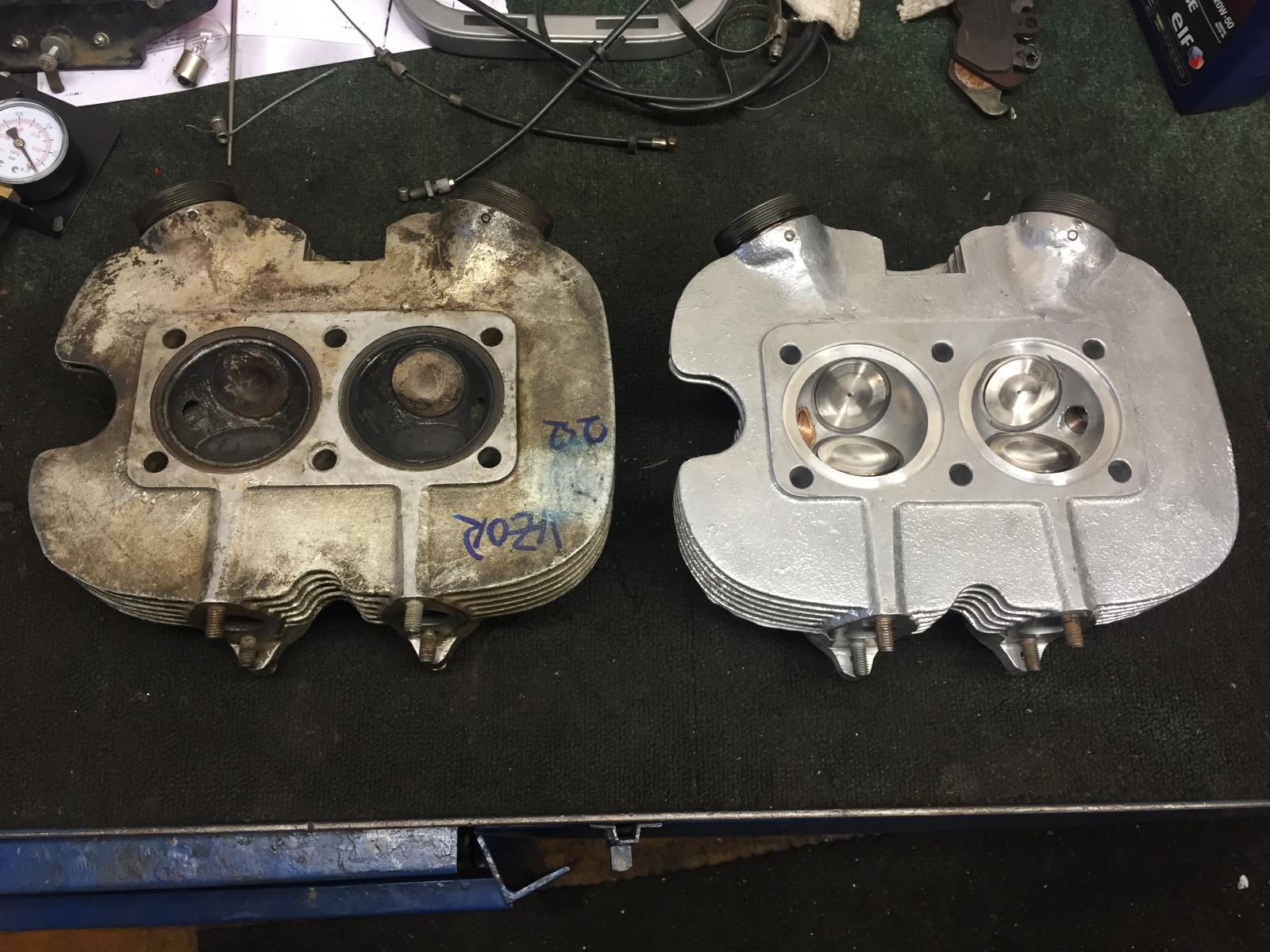

Pojdme si dat neco na kochani. Porad existuji lide, kteri umi...Jednim takovym je pan Pejšek, ktery se specializuje na opravy hlav. Takze vyroba ventilu na zakazku, nova voditka, pruziny, misky, kameny, sedla, futra na svicky. To vse podle puvodni dokumentace...provedeni dokonale!Smile
Michal21 přiložený následující obrázek:


[284.98Kb]

Michal21
#349
Renovace Jawa 500 OHC
Přidané 26.04.2018 18:56

Příspěvků: 1384
Registrace: 20.01.11

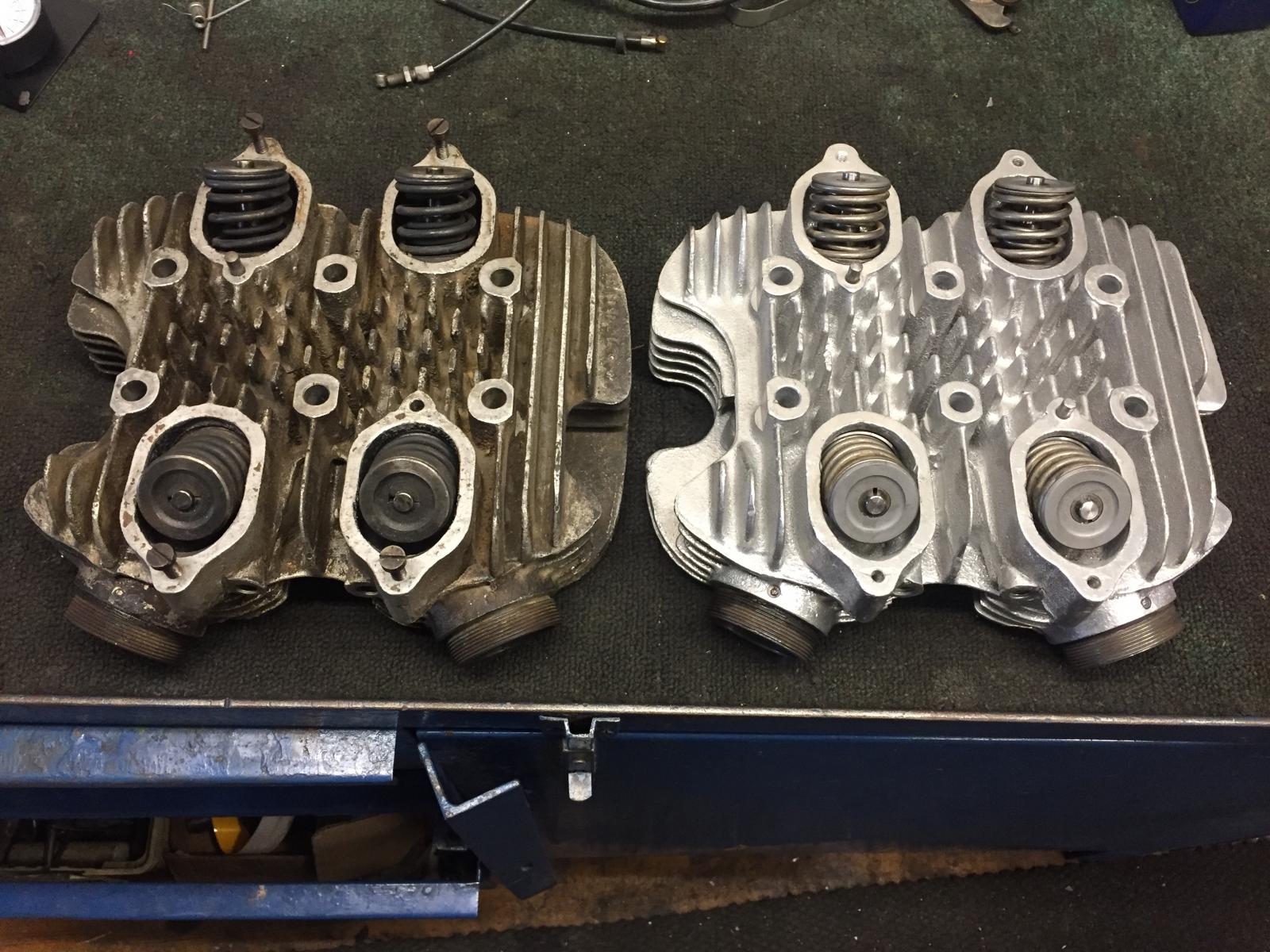

Dalsi
Michal21 přiložený následující obrázek:


[260.38Kb]

Michal21
#350
Renovace Jawa 500 OHC
Přidané 26.04.2018 18:57

Příspěvků: 1384
Registrace: 20.01.11

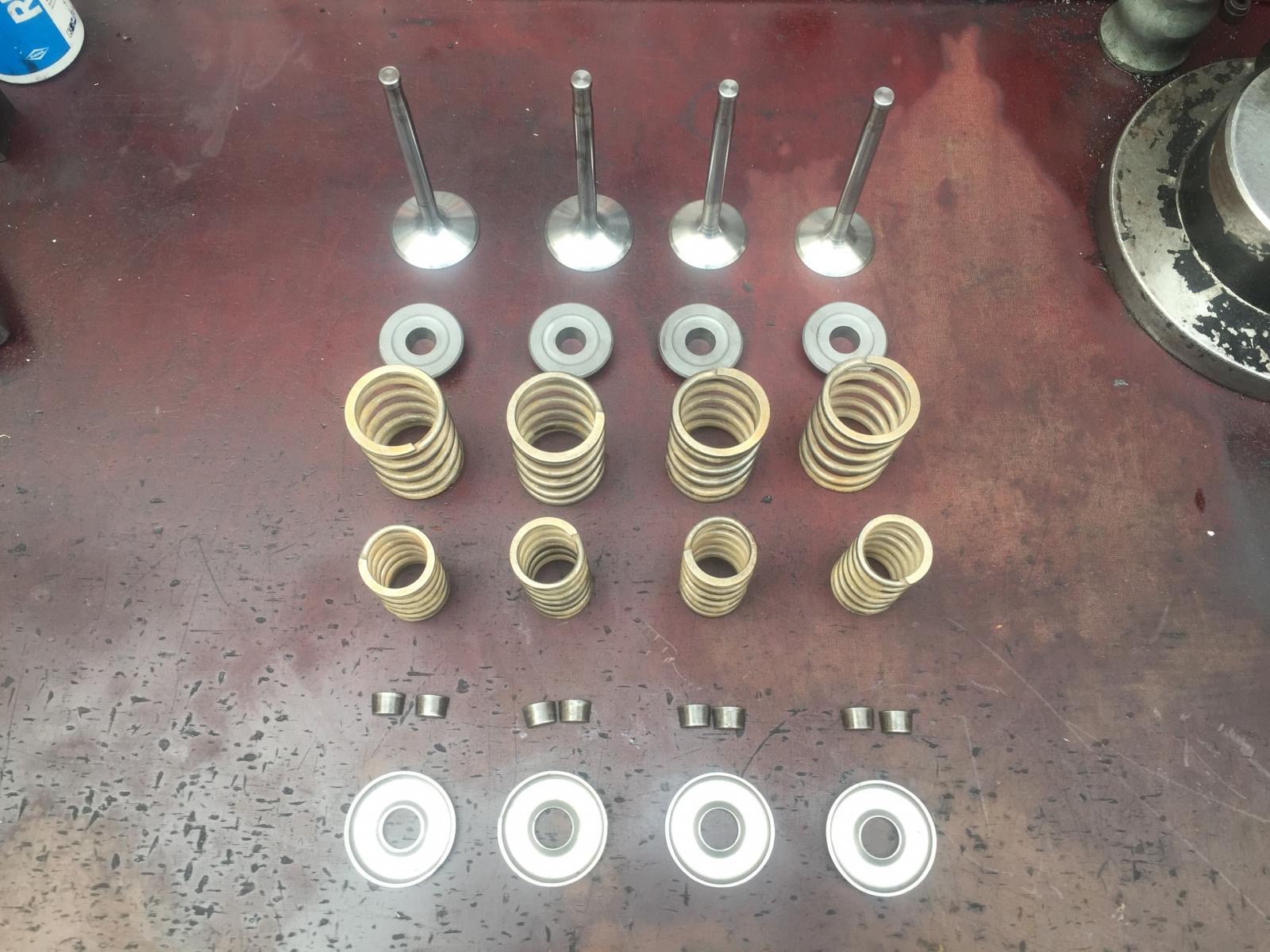

Komponenty
Michal21 přiložený následující obrázek:


[231.67Kb]

Mr GS
#351
Renovace Jawa 500 OHC
Přidané 26.04.2018 19:06
Avatar člena

Moderátor
Příspěvků: 8749
Registrace: 18.12.08
Takže už to brzo uslyším? Wink
Servis motocyklů BMW Praha- východ
(po dohodě, tel.: 776602104)
http://www.youtub...er/PETRGSA

Michal21
#352
Renovace Jawa 500 OHC
Přidané 26.04.2018 20:13

Příspěvků: 1384
Registrace: 20.01.11
To vubec, prace jak na kostele...ted resim kartery. Asi si vyrobim novy. Stary me nebavi...

kubas
#353
Renovace Jawa 500 OHC
Přidané 26.04.2018 22:13
Avatar člena


Příspěvků: 1073
Registrace: 16.06.13
Nádherná práce! clap
per aspera ad astra

Michal21
#354
Renovace Jawa 500 OHC
Přidané 26.04.2018 23:42

Příspěvků: 1384
Registrace: 20.01.11
Jojo pan je sikovnej...a vite co je nejlepsi? Vseho se delalo X kusu, takze si to u pana pejska muze koupit kazdej...ale pssst, nikomu ani slovo, nebo maj ohc pseudo umelci a kurvi.ci cen po ojebavani a lhani lidem...

TomR1
#355
Renovace Jawa 500 OHC
Přidané 27.04.2018 17:10

Příspěvků: 1958
Registrace: 08.09.09
To je pan Pejsek z firmy auto Pejsek..?

Pokud ano tak to jsou opravdu borci..!

Tom
Tom

Michal21
#356
Renovace Jawa 500 OHC
Přidané 26.10.2018 18:40

Příspěvků: 1384
Registrace: 20.01.11
Cekani skoncilo, mame tu predvanocni cukrovi...Smile kdyz jsme to s mirkou davali do chromovny, delali sme si srandu, ze podle terminu co nam tam dali, by se dalo stihnout dite...Smile skoro se to podarilo...Grin
Michal21 přiložený následující obrázek:


[265.71Kb]

Michal21
#357
Renovace Jawa 500 OHC
Přidané 26.10.2018 18:44

Příspěvků: 1384
Registrace: 20.01.11

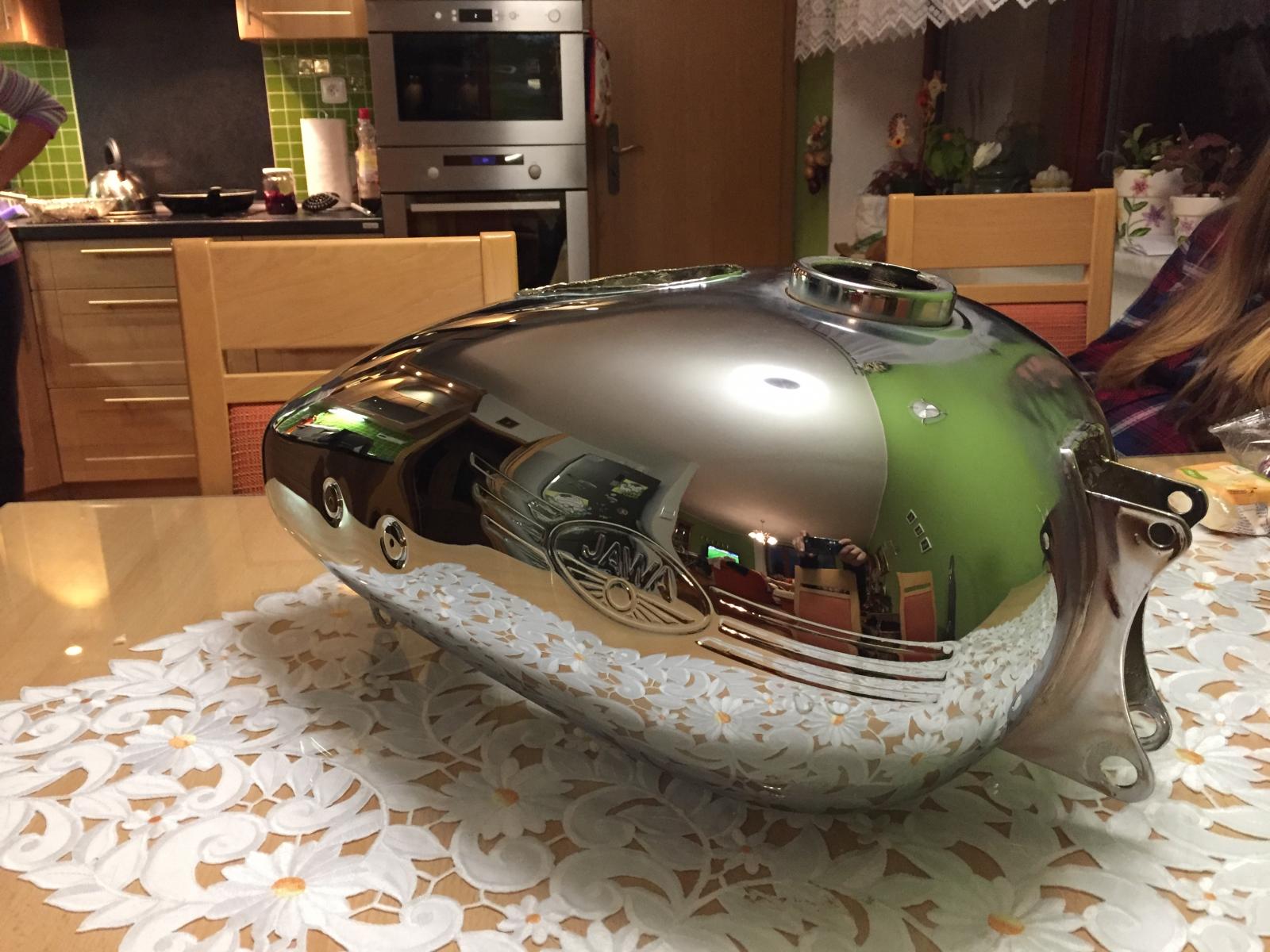

Taky nam tady konci zas jeden pribeh soucastky...od chvile, kdy jsem u jednoho pana vyndal ze skrine nadrz minulo zhruba dva roky, naslednym procesem za desitky tisic jsem se dostal az sem...dalsi zachraneny skvost...dog
Michal21 přiložený následující obrázek:


[210.99Kb]
Upravil Michal21 dne 26.10.2018 20:18

vsezved
#358
Renovace Jawa 500 OHC
Přidané 26.10.2018 19:29

Příspěvků: 221
Registrace: 07.08.15
Hezky se na to dívá. Je vidět, že tě tahle tvoje úchylka zcela pohltila. Již se těším až budeš finišovat a budeš mít všechno nastrojeno.
'02 BMW R1150GSA, bylo '05 BMW F 650GS

Bubak
#359
Renovace Jawa 500 OHC
Přidané 28.10.2018 13:45
Avatar člena


Příspěvků: 1130
Registrace: 26.03.07
.... paráda. To bude v podstatě nově vyrobený motor, lepší jak originál ...clap
Bubak
CFmoto CL-X 700 Adventure

Michal21
#360
Renovace Jawa 500 OHC
Přidané 07.01.2019 18:33

Příspěvků: 1384
Registrace: 20.01.11

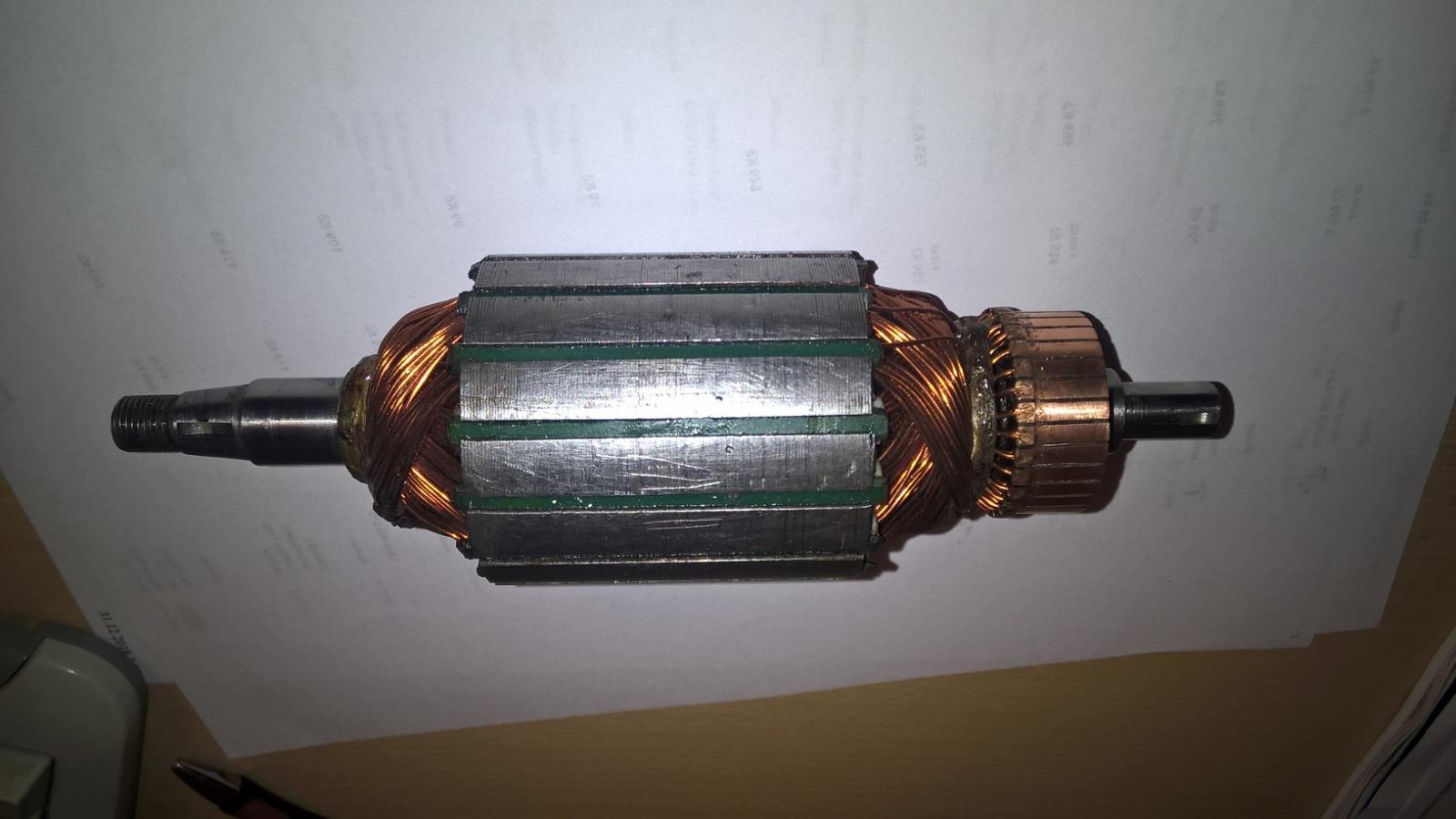

Dynamo slo na repas a tesne pred novym rokem jsem dostal zpravu, ze uz je temer hotove. Vyskemral jsem od pana co to ma na svedomi fotku abych se s vami mohl podelit. Zajimavou upravou je zde predelavka na 12V s ukostrenym minus jako to maji moderni stroje. Ona dnes ta 6V soustava pomalu upada v zapomneni. Samozrejme je zde take nova hridelka rotoru a novy komutator. Nekdy fakt nechapu jak jsou nekteri lide sikovni!
Michal21 přiložený následující obrázek:


[106.88Kb]
