Číst diskusi
Motorky BMW GS - vše o motocyklech BMW řady GS a o cestování :: Ostatní :: Volná diskuze
Strana 20 z 21:   1  ...  17    18    19    20    21

Renovace Jawa 500 OHC
Bohumil
#381
Přidané 11.08.2021 14:07
Avatar člena


Příspěvků: 5604
Registrace: 13.02.07
No a udelas to dvakrát a pak ty novy kartery prodas za 50000 podle dnešních nesmyslných cen...Grin
Kupredu spatki ni krok...

Bubak
#382
Renovace Jawa 500 OHC
Přidané 11.08.2021 14:14
Avatar člena


Příspěvků: 1130
Registrace: 26.03.07
Michal21 napsal:
Skenovani me taky napadlo. Pouze je tam problem s tim, ze tenkrat ty odlitky nebyly nic moc a casto se stavalo, ze odlitek je odplavany. Takze vlastne skenovanim naskenujete chyby. Sel jsem na to tedy ciste vyvojove a nechal konstruktera vytvorit 3D model karteru podle puvodni dokumentace. Jsou to stovky hodin prace, ale ukazou se tim zajimave veci.


...tak to jste teda fakt husti ... clap ...jeste zbytek a muzete si v Cine nebo Indii zadat vyrobu kompletni repliky....
Upravil Bubak dne 11.08.2021 14:16
Bubak
CFmoto CL-X 700 Adventure

Fojtik Design
#383
Renovace Jawa 500 OHC
Přidané 11.08.2021 16:02
Avatar člena


Příspěvků: 661
Registrace: 25.09.19
Bubak napsal:
... 3D praskovy tisk?

Tohle je velmi dobrá technologie. V současné době se s tím experimentuje v oblasti leteckých motorů, aby se snížil počet dílů. Ale je to neskutečně drahý. I pro ten letecký průmysl je to dost na hraně, zda je to rentabilní. Obecně to má smysl spíše u dílů, které jinou technologií (odlévání, CNC obrábění) vyrobit nejdou.

ficus
#384
Renovace Jawa 500 OHC
Přidané 11.08.2021 22:29
Avatar člena


Příspěvků: 266
Registrace: 21.05.13
Michal21 napsal:
Skenovani me taky napadlo. Pouze je tam problem s tim, ze tenkrat ty odlitky nebyly nic moc a casto se stavalo, ze odlitek je odplavany. Takze vlastne skenovanim naskenujete chyby. Sel jsem na to tedy ciste vyvojove a nechal konstruktera vytvorit 3D model karteru podle puvodni dokumentace. Jsou to stovky hodin prace, ale ukazou se tim zajimave veci.


Něco jako že výkres byl pro modeláře forem spíše jen inspirací? Nebo nějaké zásadní chyby?
______________
R1150R 2004

ficus
#385
Renovace Jawa 500 OHC
Přidané 11.08.2021 22:29
Avatar člena


Příspěvků: 266
Registrace: 21.05.13
Michal21 napsal:
Skenovani me taky napadlo. Pouze je tam problem s tim, ze tenkrat ty odlitky nebyly nic moc a casto se stavalo, ze odlitek je odplavany. Takze vlastne skenovanim naskenujete chyby. Sel jsem na to tedy ciste vyvojove a nechal konstruktera vytvorit 3D model karteru podle puvodni dokumentace. Jsou to stovky hodin prace, ale ukazou se tim zajimave veci.


Něco jako že výkres byl pro modeláře forem spíše jen inspirací? Nebo nějaké zásadní chyby?
______________
R1150R 2004

Michal21
#386
Renovace Jawa 500 OHC
Přidané 12.08.2021 15:49

Příspěvků: 1384
Registrace: 20.01.11

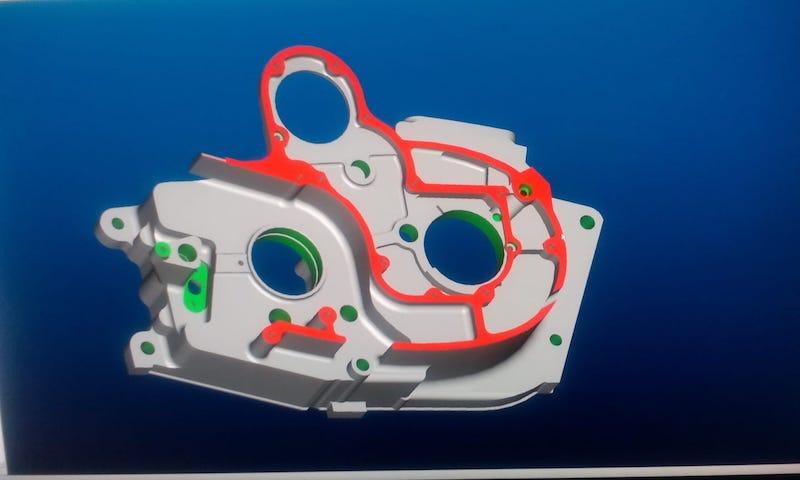

K zajimavostem se dostaneme. Spis ukazu soucasny stav. Pravy karter...
Michal21 přiložený následující obrázek:


[31.07Kb]

Michal21
#387
Renovace Jawa 500 OHC
Přidané 12.08.2021 15:49

Příspěvků: 1384
Registrace: 20.01.11

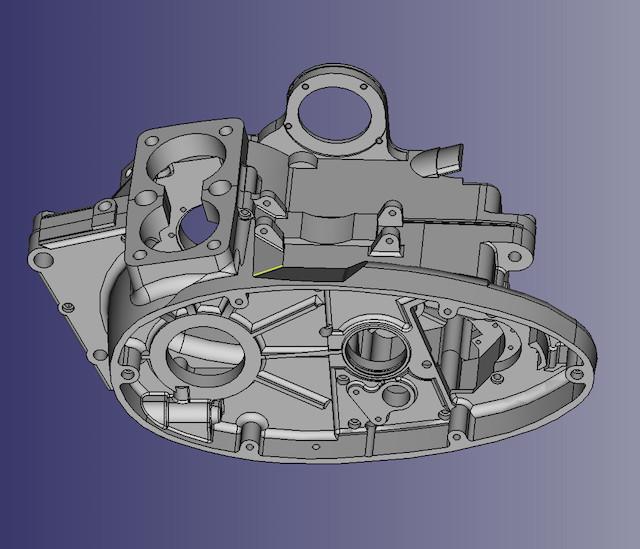

uvnitr
Michal21 přiložený následující obrázek:


[31.24Kb]

Michal21
#388
Renovace Jawa 500 OHC
Přidané 12.08.2021 15:50

Příspěvků: 1384
Registrace: 20.01.11

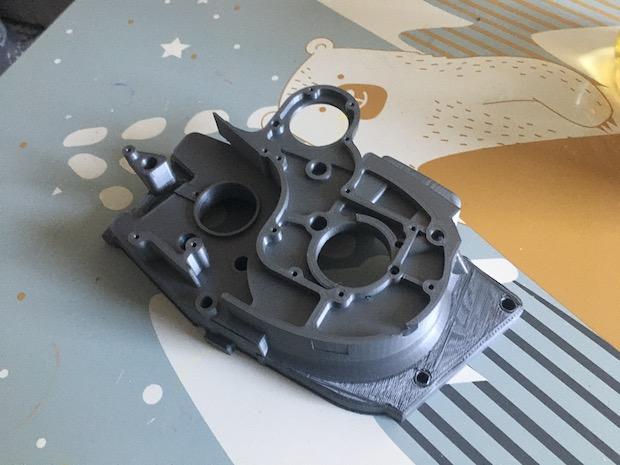

Taky uz jsme zkusili 3D tisk pro overeni modelu.
Michal21 přiložený následující obrázek:


[37.91Kb]

Bohumil
#389
Renovace Jawa 500 OHC
Přidané 12.08.2021 16:03
Avatar člena


Příspěvků: 5604
Registrace: 13.02.07
jeeee mozes si udělat plastovy motor a dat si ho do obýváku na policku.Smile
Kupredu spatki ni krok...

paja1
#390
Renovace Jawa 500 OHC
Přidané 12.08.2021 21:21
Avatar člena


Příspěvků: 2066
Registrace: 02.02.09
Nooo jsem zvědavý jak budeš pokračovat.
clap

Udělat 3D model podle výkresu je brnkačka.
Dát všude úkosy, rádiusy a hlídat tloušťky stěn. Skutečný odlitek jde naskenovat a s modelem porovnat a ten upravit.
Čili potud asi vše v klidu.

Jenže udělat ocelovou formu na tlakový odlitek bude kupa peněz.

CNC obrábění? Použít velkou frézu+velký krok a malou frézu jen na vnější pohledové plochy, tím můžeš minimalizovat čas obrábění.

Al formy na prototypy plastových dílů stojí 10-200tis Kč podle velikosti a náročnosti, někde tady se asi dá cenově vejít i s blokem.
Držím palce.
Pája

Medik
#391
Renovace Jawa 500 OHC
Přidané 13.08.2021 07:25
Avatar člena


Příspěvků: 4020
Registrace: 04.05.08
Hele Michale, je něco, co neumíš? Grin Vyrobit kartery. To by mě ani ve snu nenapadlo.Shock
Lepší je být zbytečně vyzbrojen než beze zbraní bezmocný.
"Laskavým slovem a namířenou pistolí dosáhnete víc než jen laskavým slovem"Wink
www.elektrorv.cz

Skype: Medik.Drslavic

www.elektrorv.cz
Michal21
#392
Renovace Jawa 500 OHC
Přidané 13.08.2021 10:36

Příspěvků: 1384
Registrace: 20.01.11
Tak nedelam to vsechno sam. To ani nejde. Napadne te to jednoduse. Bylo to vyrobeny z blbyho materialu, vsechno co dneska sezenes je odpad a nikdo to nedela...tak co zbejva? Grin
Michal21 přiložený následující obrázek:


[44.64Kb]

Bubak
#393
Renovace Jawa 500 OHC
Přidané 13.08.2021 10:59
Avatar člena


Příspěvků: 1130
Registrace: 26.03.07
Michal21 napsal:
Tak nedelam to vsechno sam. To ani nejde. Napadne te to jednoduse. Bylo to vyrobeny z blbyho materialu, vsechno co dneska sezenes je odpad a nikdo to nedela...tak co zbejva? Grin


...nojo, ale to se vam povede udelat paradni a presny kartery.. ...a co s tim zbytkem? Grin ..pujdou do toho ta streva (tolerance +/- JZD) pak dat nebo udelate nakonec cely motor znovu?
Bubak
CFmoto CL-X 700 Adventure

Fojtik Design
#394
Renovace Jawa 500 OHC
Přidané 13.08.2021 11:00
Avatar člena


Příspěvků: 661
Registrace: 25.09.19
Michal21 napsal:
Tak nedelam to vsechno sam. To ani nejde. Napadne te to jednoduse. Bylo to vyrobeny z blbyho materialu, vsechno co dneska sezenes je odpad a nikdo to nedela...tak co zbejva? Grin

Co domluvit spolupráci přímo s jawou? Tohle by mi dávalo větší smysl, než ty čínský krámy, co teď přeprodávají.

Michal21
#395
Renovace Jawa 500 OHC
Přidané 13.08.2021 11:17

Příspěvků: 1384
Registrace: 20.01.11
Bubak napsal:
Michal21 napsal:
Tak nedelam to vsechno sam. To ani nejde. Napadne te to jednoduse. Bylo to vyrobeny z blbyho materialu, vsechno co dneska sezenes je odpad a nikdo to nedela...tak co zbejva? Grin


...nojo, ale to se vam povede udelat paradni a presny kartery.. ...a co s tim zbytkem? Grin ..pujdou do toho ta streva (tolerance +/- JZD) pak dat nebo udelate nakonec cely motor znovu?


Ty jo, ono to zas s tou presnosti takovy JZD nebylo, to vetsinou dokurvili lidi. na vykresech co mam je presnost docela velka.

Michal21
#396
Renovace Jawa 500 OHC
Přidané 13.08.2021 13:19

Příspěvků: 1384
Registrace: 20.01.11
Fojtik Design napsal:
Michal21 napsal:
Tak nedelam to vsechno sam. To ani nejde. Napadne te to jednoduse. Bylo to vyrobeny z blbyho materialu, vsechno co dneska sezenes je odpad a nikdo to nedela...tak co zbejva? Grin

Co domluvit spolupráci přímo s jawou? Tohle by mi dávalo větší smysl, než ty čínský krámy, co teď přeprodávají.


A s cim konkretne by mi pomohli? Nerozumim proc bych to delal.

Bubak
#397
Renovace Jawa 500 OHC
Přidané 13.08.2021 13:28
Avatar člena


Příspěvků: 1130
Registrace: 26.03.07
Fojtik Design napsal:
Michal21 napsal:
Tak nedelam to vsechno sam. To ani nejde. Napadne te to jednoduse. Bylo to vyrobeny z blbyho materialu, vsechno co dneska sezenes je odpad a nikdo to nedela...tak co zbejva? Grin

Co domluvit spolupráci přímo s jawou? Tohle by mi dávalo větší smysl, než ty čínský krámy, co teď přeprodávají.


..tak leda by to majitelum vyvlastnil.. Grin ...ale jim ten tunel na dotace evidetne vyhovuje.... ..s Jawou se nikdo normalni nedomluvi na nicem... ..uz to pisu vic jak 20 let furt dokola....
Bubak
CFmoto CL-X 700 Adventure

Michal21
#398
Renovace Jawa 500 OHC
Přidané 13.08.2021 14:09

Příspěvků: 1384
Registrace: 20.01.11
S lidma z Jawy jsem se pred najakym casem setkal. Byli v pohode, proste je jen jinej podnikatelskej zamer. Nic vic bych v tom nehledal.

ficus
#399
Renovace Jawa 500 OHC
Přidané 13.08.2021 22:21
Avatar člena


Příspěvků: 266
Registrace: 21.05.13
paja1 napsal:

Udělat 3D model podle výkresu je brnkačka.
Dát všude úkosy, rádiusy a hlídat tloušťky stěn. Skutečný odlitek jde naskenovat a s modelem porovnat a ten upravit.
Čili potud asi vše v klidu.
.


Zkoušel jsi někdy neco takovýho? Ať už podle výkresu, 3D scanu a nebo CT. Jen mám možná o brknacce jiný představy ;-). Samozřejmě všechno jde, já bych spíš řekl, že pěkná drbačka.
______________
R1150R 2004

jpbmw
#400
Renovace Jawa 500 OHC
Přidané 14.02.2023 07:32
Avatar člena


Příspěvků: 478
Registrace: 03.09.08
nejaky posun? vysledek? jsem zvedavy...Cool

Strana 20 z 21:   1  ...  17    18    19    20    21
