Zdar,
tak pro zajímavost -
narazil jsem kdysi na strohý návod na výrobu ukazatele rychlosti.
Po dlouhé době jsem našel i zdroj
http://david.alfa-romeo.eu/elektro/EPE/2006/01_EPE_2006.pdf
Vlastní zařízení jsem adaptoval na procesor PIC 16F628A
O víkendu jsem dokončil HW a vyzkoušel na moto. Funguje zatím spolehlivě.
Je to ale fakt pro kutily (potřeba pájet SMD a programovat PIC)
Čas nad tím strávený (aspoň v mém případě) hovoří ve prospěch pořízení GI PRO. Ale zase ten pocit, že se mi to podařilo rozchodit a implementovat přímo do tachecu, je prima
Kdyby to přece jenom někdo chtěl, klidně se podělím o know-how.

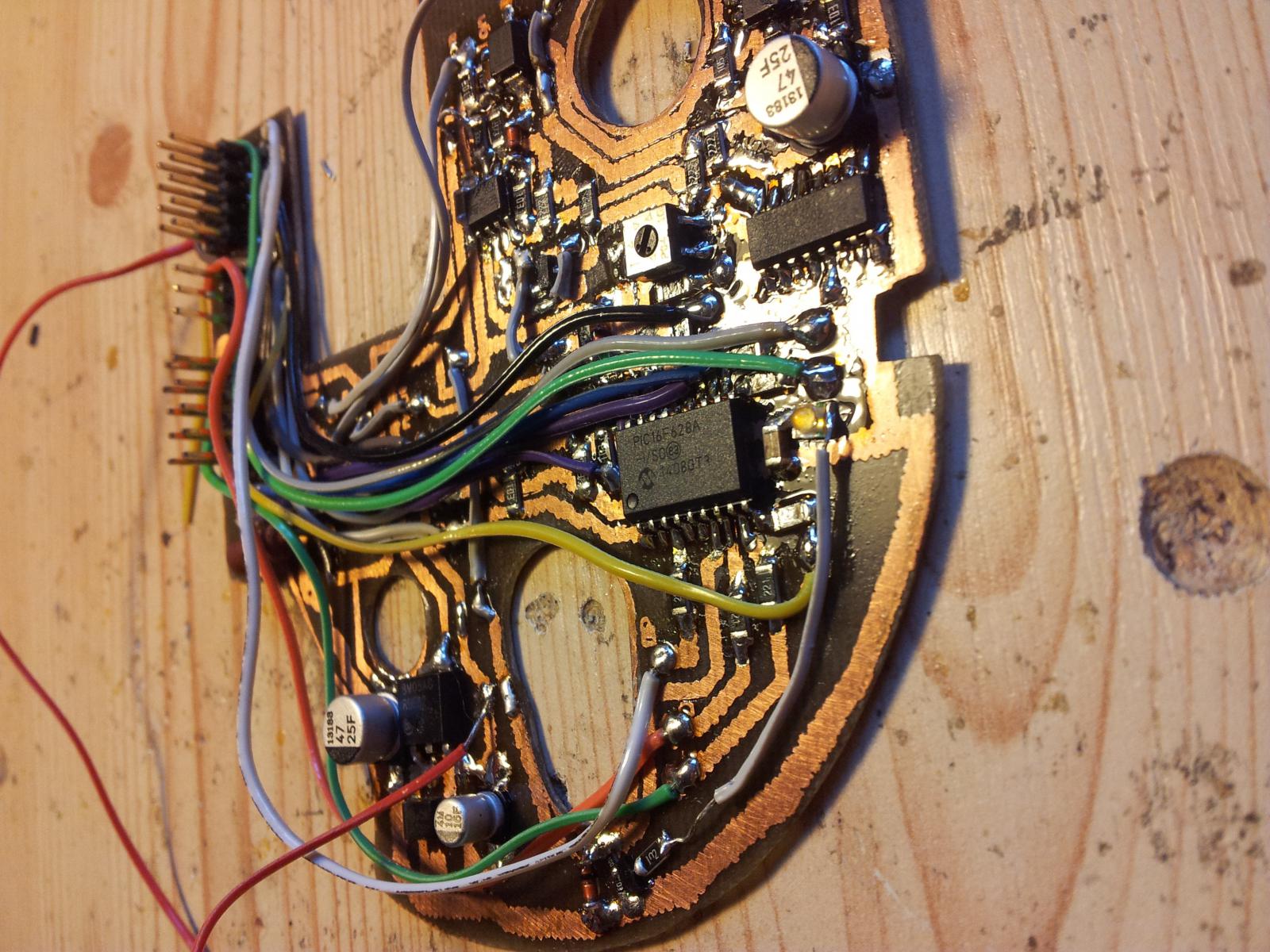

looker přiložený následující obrázek:
Klidně dodám zdroják i s kalibrací pro standardní rozetu, plošnák, schéma...
Nemám s tím problém.
Jen to není zrovna ISO výrobek, určitě to jde vyrobit i líp - obostranný plošňák atd. ale já už nemám motiv.

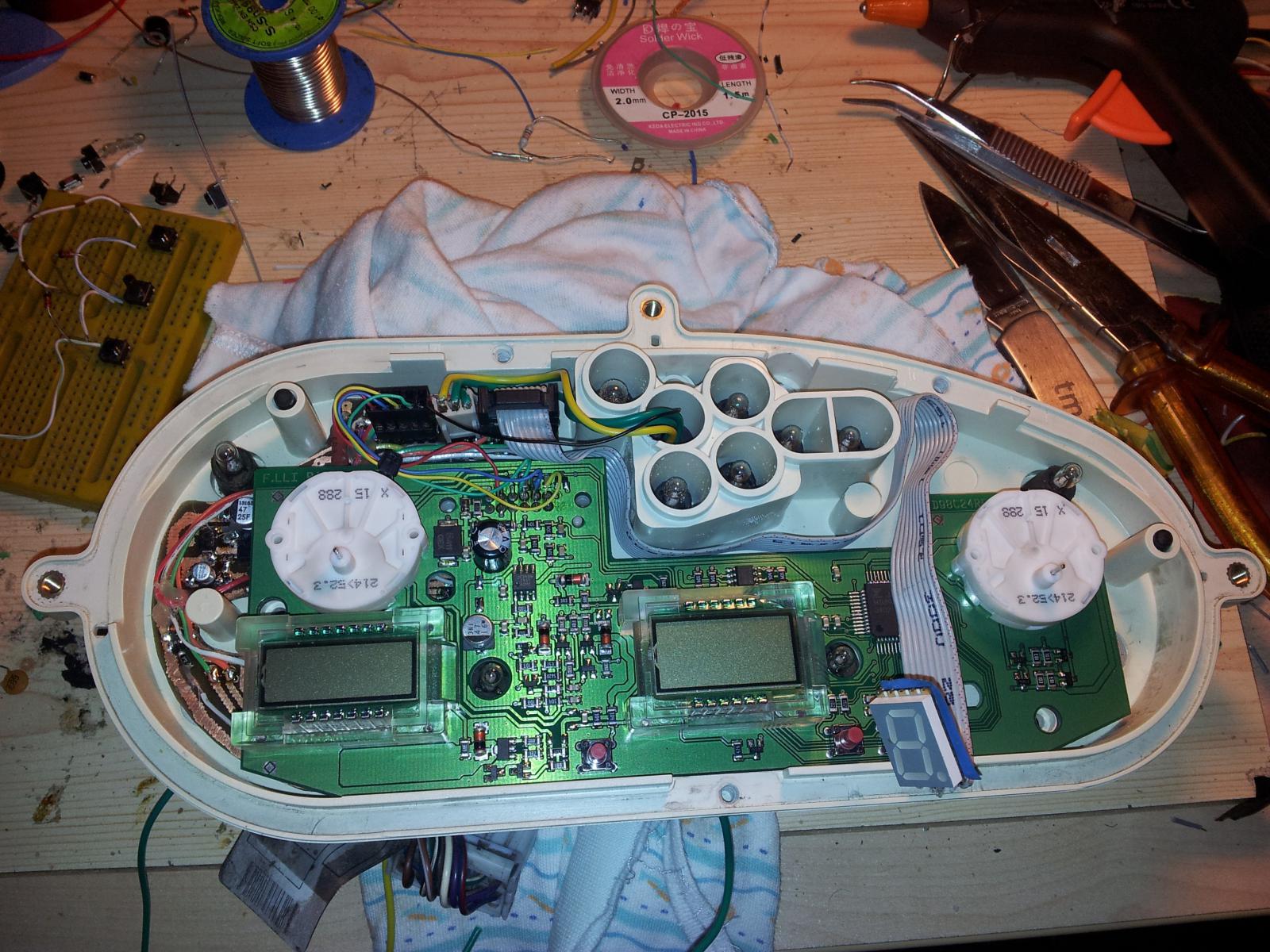

Abych si ne*urvil budíky-průchod přes tacháč ven mám přes gumovou ucpávku ABS kontrolky (ABS nemám) ale ďoura se dá udělat kdekoli, ře?

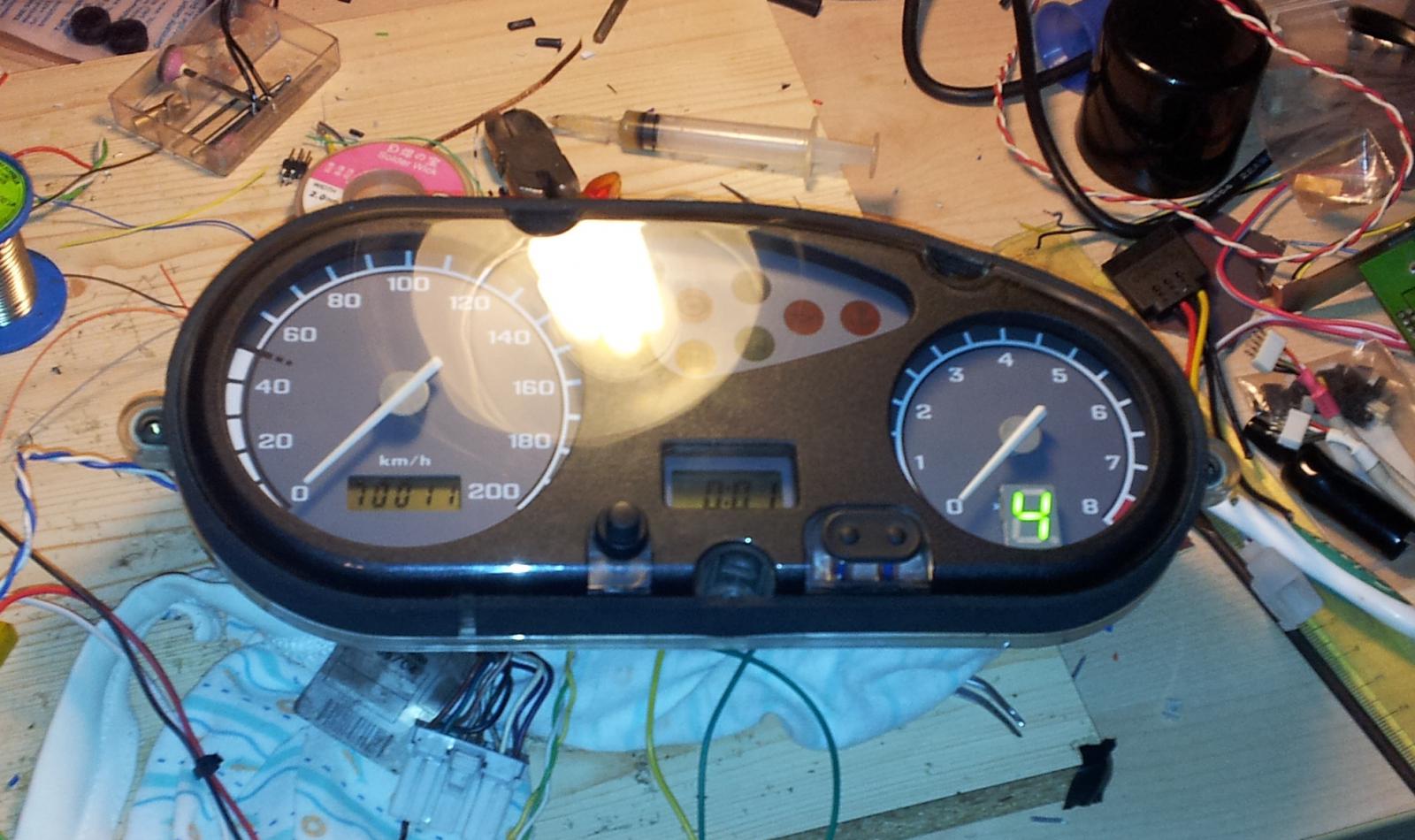

ten sedmisegment je jen skříplý mezi světlovod a tacho dizajn, krom lehkého zabroušení okraje kontrolky ABS a napojení na neutrál (drátek na kontrolce) je tacháč v původním stavu.
No zpracovani uplne "solidne" nevypada.. ale na mladeho svazarmovce dobry.. nicmene urcite super napad, muselo s tim byt hrozne prace a ve finale (kdyz se clovek nebude koukat do budiku dovnitr) to vypada super.. jak bylo napsano vyse, tistak jde udelat oboustrany s SMD pajenymi soucastkami a na 100% by se to dalo i zmensit.. cca o 1000%.. . Kdyz vidim tu fotku pripomina mi to mladi kdy pokazde kdyz jsem vzal do ruky trafopajku zvolal jsem vetu "esemdéčko braň se".. Dnes dodas schema a firma ti to udela na "profi" urovni.. ale jinak super napad a je videt ze to byla takova "vyzva"..
Co se tyce hodin rizenych z Frankfurtu, pokud jezdis jen v nasem casovem pasmu tak by to nebylo spatne, trochu neprakticke pro ty co jezdi i jinam a dal..
Upravil jezek dne 30.10.2014 06:27
Dík ježku, už jsem si říkal, že jsem stary cyp
Vše je v SMD (krom konektorů). Zmenšovat není nezbytné. Udělat by to šlo celkově jako minimalistické, kdyby se to dělalo na lepším procesoru - k tomu by se musel napsat nový soft. Prostě takové GIPRO.
To by mě stálo víc času a energie. Takže cesta menšího odporu
Plošňák... no vyrábím to žehlením a občas se stane, že to moc přimáčknu, pak to vypadá hůř. Ale dá se s tím celkem rychle a slušně vyrobit prototyp. Na funkci to nemá vliv
lookere to vůbec neber jako urážku.. naopak. jen mi to připomnělo staré časy.. také jsme bastlili tišťáky stejným způsobem a když jsme vychytali funkčnost, dal se tišťák udělat profi externímu dodavteli.. chápu, že kdyby to člověk chtěl udělat "profi" stálo by to mnohonásobně víc času.. Takhle to splňuje požadavky a to je nejdůležitější.. A jak jsem napsal - není to vidět takže je to jedno.. Opakuji ještě jednou - super nápad !!
V pohodě, to mě neuráží A něco natom i bude, akorát zamnada se kutilo kde co. Dneska, se do něčeho pustit, aby to mělo valný smysl, je oříšek. Skoro všechno se dá sehnat, co se nevyrábí allinone, dá se složit z modulů, naprogramovat atd.
Jo a ty plošňáky tiskem, jsem se naučil dělat cca před 4lety. Takže pro mě "nová" technologie. Na kreslení se mi už moc klepou ruce
sikula, kamarad to dela pro V-tromy je to taky pekna drbacka
a to jsem myslel, že se teď budu věnovat rodině
ale ne, takovej extra kutil zas nejsem...
