možná si někteří pamatují mou potíž s hlavním světlometem ze setkání dvouventilů. Prostě mi nesvítí potkávací světlo, jenom parkovací a dálkové. Pokusil jsem se tomu přijít na kloub.
1) Žárovkou to není. Koupil jsem další novou, chová se to stejně.
2) Pojistkou to není. V pojistkovém pouzdře jsou 3 pojistky, měly by být OK (koupil jsem sadu pojistek, samozřejmě 7,5 A tam nemám :/). Popřehazoval jsem je mezi sebou, stále stejné.
3) Relé někde pod nádrží. Do toho se zatím neodvažuju pouštět, ale zmiňuje se to často na zahraničních fórech. Když přepínám spínačku do polohy svícení potkávacího světla, jde slyšet lupnutí právě někde "tam".
Proměřil jsem konektor k hlavnímu světlometu. Levá vs horní (předpokládám potkávačka) dává 11,72 V, levá vs pravá (předpokládám dálka) dává 12,26 V.
Co by to indikovalo?
Asi to stejně budu muset řešit zavoláním nějakýmu šikovnýmu mechanikovi, protože moje volšový ruce a hlavně hlava nastavená na "hlavně neudělat něco špatně" mě dál nepustí. Ale aspoň jsem se pokusil...
Elektrika R 100 GS PD '89 - potkávací světlo nesvítí
Přidané 22.04.2021 16:46
Příspěvků: 692 Registrace: 22.11.14
Na měření je potřeba okruh který měříš zatížit,samotný multimetr naměří napětí i na prázdný baterce která světlo nerozsvítí.
Pro hrubou orientaci je dobrá žárovka.
Když jsem koukal na elektroinstalaci na svém dvouventilu tak na tom radši nejezdím dokud neudělám novou, potěch letech je zázrak že to ještě neshořelo.

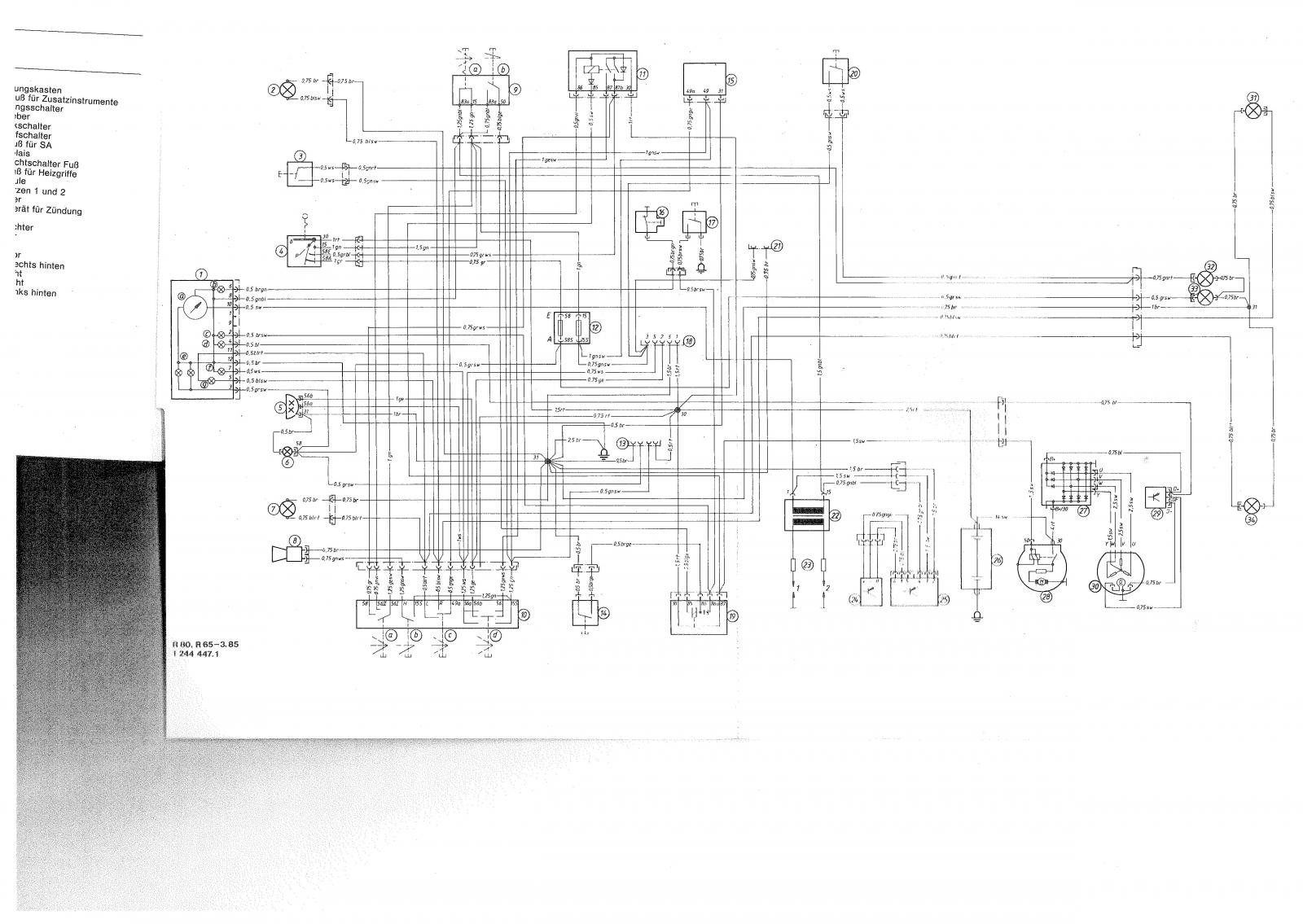

Kratkej přiložený následující obrázek:
Elektrika R 100 GS PD '89 - potkávací světlo nesvítí
Přidané 22.04.2021 17:12
Příspěvků: 1748 Registrace: 18.06.07
Podívej se do přepínače světel na levém řídítku, ale bacha při rozborce, aby ti z něj nevyskákaly pružinky a kulička. Já měl na R850GS podobnej problém - svítily pořád dálkové.
ex. R850GS 1999
ex. F650GS Dakar 2004
ex. R1150GS 1999
Elektrika R 100 GS PD '89 - potkávací světlo nesvítí
Přidané 22.04.2021 18:43
Příspěvků: 1684 Registrace: 17.05.08
Poslal jsem Ti na whatsap schema v barvách. Kdyby se ti to nepovedlo, tak se u mě stav - mám tady rozebranou 100ku GS z roku 1988, takže můžeme případně přehodit relátka či přepínač světel, nebo půjdeme po drátech.
Elektrika R 100 GS PD '89 - potkávací světlo nesvítí
Přidané 22.04.2021 22:50
Příspěvků: 1356 Registrace: 25.05.07
Díky kluci. Ještě jsem se trochu pověnoval 1150 a zítra se možná podívám pod tu nádrž, láká mě to.
Vašku, projížděl jsem to i takovou ledkovou zkoušečkou a je to divný. U té dálky svítí 12 V ledka, u té asi potkávačky 6 V ledka a jako by se snažila zasvítit i ta 12 V, ale spíš tak jako skomírá. Pak jsem to proměřil levným multimetrem a vyšlo mně to co jsem už psal výše.
Slávku, asi jsem to napsal blbě - parkovačka svítí, dálka svítí - pokud ji zapnu nebo použiju houkačku - ale jenom potkávačka nic.
Mali, jak jsme si psali, kdybych ji měl v Praze, neváhám. Uvidíme, třeba to nějak vymyslím. Díky.
Elektrika R 100 GS PD '89 - potkávací světlo nesvítí
Přidané 23.04.2021 06:53
Příspěvků: 1748 Registrace: 18.06.07
Peacemaker> ja jsem to pochopil Ale v tom levym prepinaci je ovladas tlumeny a dalkovy. Pokud je zoxidovanej jeden z kontaktu, nemusi tlumeny svitit a dalkovy muzou...
ex. R850GS 1999
ex. F650GS Dakar 2004
ex. R1150GS 1999
Elektrika R 100 GS PD '89 - potkávací světlo nesvítí
Přidané 23.04.2021 07:57
Příspěvků: 5237 Registrace: 16.02.07
Peťo, koukni na ten levý přepínač - jestli ti MALI poslal schéma, tak se do něj koukni a propoj si dráty u přepínače tak jak když je přepínač sepnutý (na potkávací). Jestli se pot.světlo rozsvítí, tak je to v přepínači. Přepínače jsou dva druhy (starší PD a novější PD nad rok 1990). Dále pak relé a kabeláž (hlavně konektory).
...po dohodě servis a diagnostika moto BMW...
Elektrika R 100 GS PD '89 - potkávací světlo nesvítí
Přidané 26.05.2021 22:03
Příspěvků: 1356 Registrace: 25.05.07
Tak a záhada je vyřešena.
Přepínač na levém řídítku byl OK.
Relátko bylo OK.
Byl špatný kontakt na tom červeném konektoru na fotce. Takže trochu se s ním pohrát, prošplíchat sprejem na kontakty a už šajní jako za mlada! (tedy před 32 roky )
Ale v tom levym prepinaci je ovladas tlumeny a dalkovy. Pokud je zoxidovanej jeden z kontaktu, nemusi tlumeny svitit a dalkovy muzou...
