hádamto trochu pomôže i ked rozkres RJ to nie je.
[img]https://www.gs-forum.eu/attachments/schaltplan-g650gs-als-bild-jpg.206349/[/img]
druhý pokus:https://www.gs-fo...pg.206349/
Upravil Mr GS dne 31.07.2025 09:50
Nemá někdo manuál, nebo aspoň schéma zapalování.
Všude jednosvíce.
Řeším tady ludru co neháže jiskru, vstřik jde, snímač odpor cca 320 bez pilin.
Chtěl jsem proměřit jednotku, jak je v manuálu od Jawy, ale je tam jiná jednotka.
Mimochodem, nemá někdo jednotku na dvousvíci za rozumný peníz.
Díky za info.
Mám kompletní servisní manuál (podobný jak je na 11 a 1150), ale má to 28Mb.
Tady na webu jsem to v souborech nenašel a bohužel z práce mě to nepustí na žádný online cloud, že bych ti to tam nahrál.
EDIT: Našel jsem ho na motorkářích...
Tan co má těch cca 26MB
https://www.motor...ml#manualy
Upravil geofre dne 30.07.2025 10:59
... BMW I´m lovin it ...
My beloved, My precious, My R1100GS, R1200GS 30 Jähre 2010
Toš to máš tak. Kúpíš cedník, teče. Zalepíš ďúry, necedí
Aj, sorry, jsem přehlédl, že to není manuál na dvojsvicu. Tož ten nemám
Upravil geofre dne 01.08.2025 08:34
... BMW I´m lovin it ...
My beloved, My precious, My R1100GS, R1200GS 30 Jähre 2010
Toš to máš tak. Kúpíš cedník, teče. Zalepíš ďúry, necedí
Nazdar, možná ti to pomůže, možná ne. Posílám výstřižky z vlastního rozkresu, když jsem si rozmotával svazek a upravoval. Tohle je verze před stříháním. Jde o dvousvíci 2004 s abs, vyhřívanými gripy ale bez čtyřbliku.

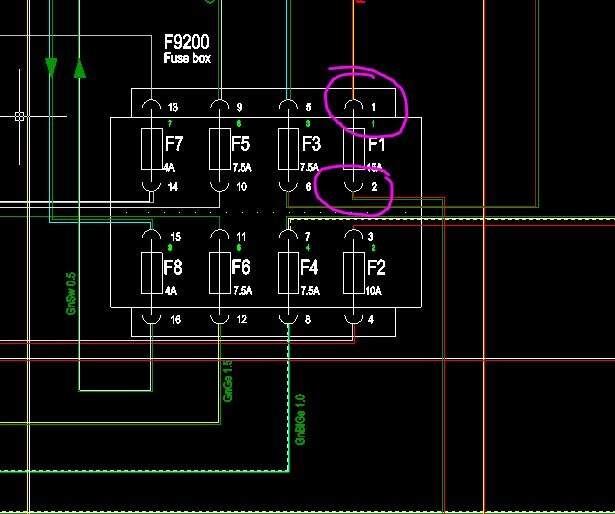

zapalovací cívky - napájení RtGe 1.0, spojuje se se šesti dráty. Spojky všech těch stejně barevných drátů jsou v odbočce pod elektrickou skříňkou. RtGe jde na pojistku 1 na terminál 1. Druhý strana z pojistky 1 jde na terminál 1 v BMSC konektoru.

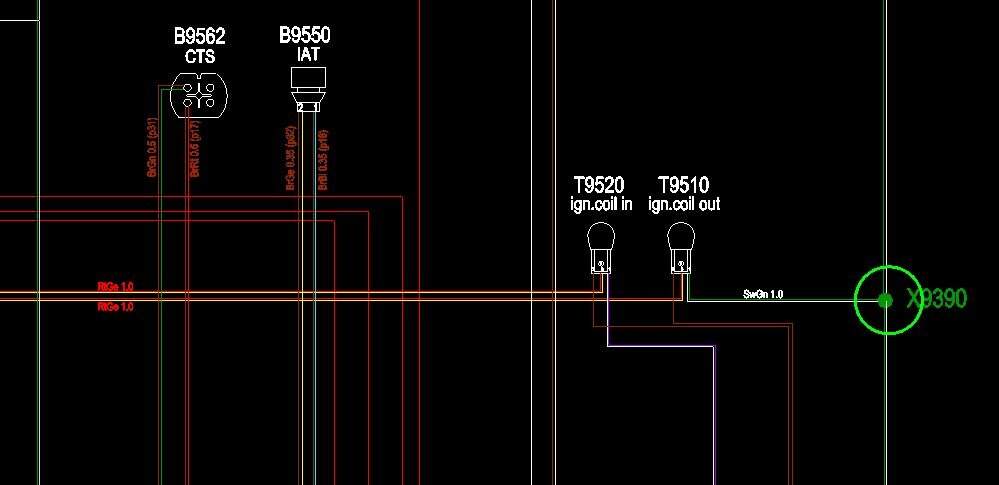

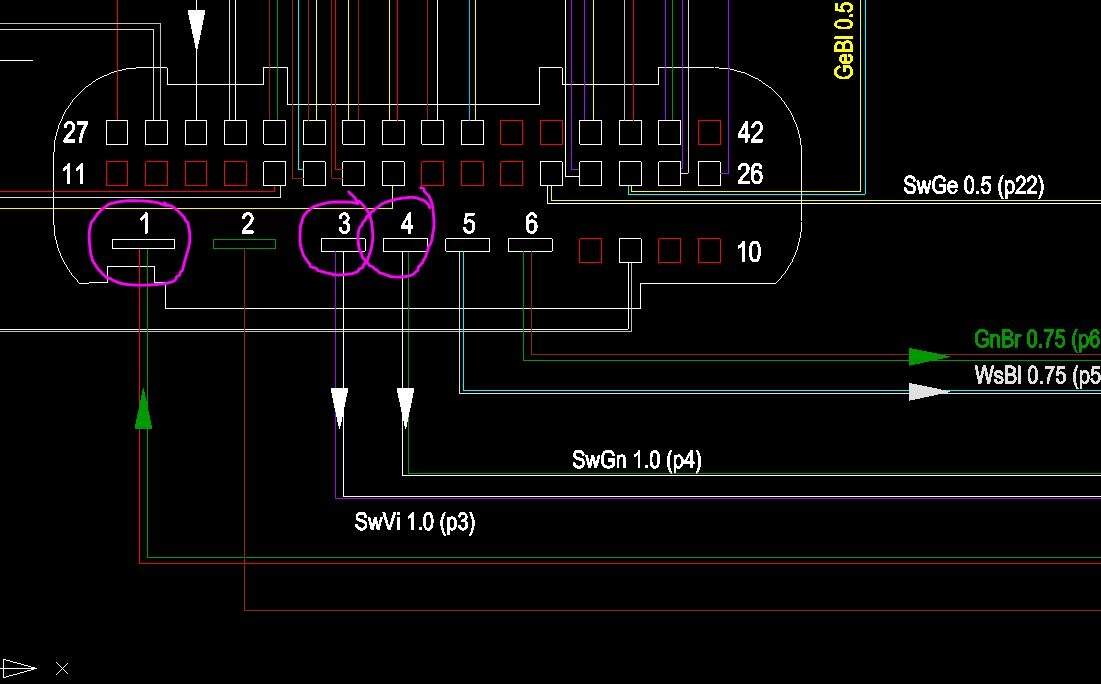

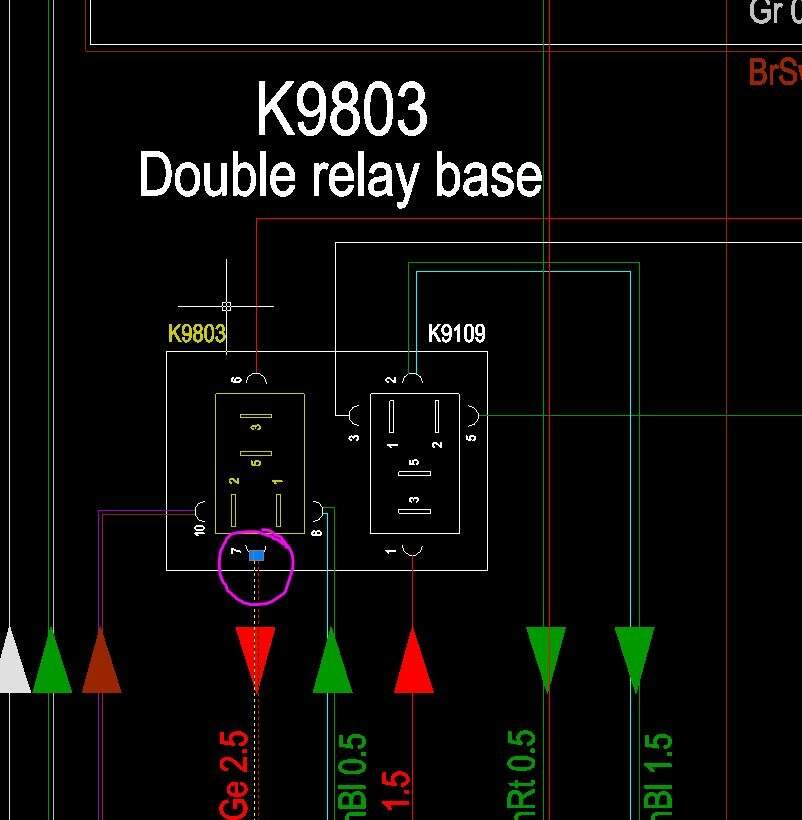

Kostra je jasná. BMSC konektor - do něj jdou na terminály 3 a 4 signály ze zapalovacích cívek (SwVi 1.0 a SwGn 1.0). SwGn ze zapalovací cívky asi primární, jde potom do konektoru pro budíky (pin 4). Mimochodem, RtGe 0.5, který se sbíhá se všemi RtGe v té odbočce, jak jsem psal výše, napájí vstřik (pin 1) a RtGe 2.5 ústí ze žlutého relé (v případě sklopeného bočáku pustí proud do obočky).
Pojmenování jednotlivých dílů vychází z oficiálního rozskresu a barvy drátů sedí na obrázku se skutečností. Pojmenování je po německu, takže Sw je černá, Rt červená, Ge žlutá Gn zelená, Vi fialová,...
Tak hodně štěstí.
Upravil Nahdar_Vebb dne 01.08.2025 23:58
